不锈钢管道离心泵







产品介绍

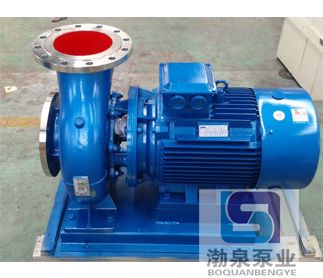

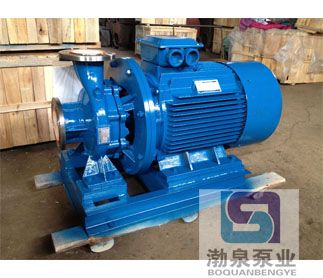

ISWH卧式不锈钢管道离心泵产品概述:

ISWH卧式不锈钢管道离心泵,上海渤泉泵业制造有限公司结合国内外技术在ISW管道泵基础上派声生出适用耐腐蚀性化工泵。该系列泵性能优、可靠性高、寿命长、结构合理、 外形美观,具有行业领先水平。
ISWH卧式不锈钢管道离心泵基本结构:

该款犀离心泵的基本部件是高速旋转的叶轮和固定的蜗牛形泵壳。具有若干个(通常为4~12个)后弯叶片的叶轮紧固于泵轴上,并随泵轴由电机驱动作高速旋转。叶轮是直接对泵内液体做功的部件,为离心泵的供能装置。泵壳中央的吸入口与吸入管路相连接,吸入管路的底部装有单向底阀。泵壳侧旁的排出口与装有调节阀门的排出管路相连接。

ISWH卧式不锈钢管道离心泵工作原理:

当离心泵启动后,泵轴带动叶轮一起作高速旋转运动,迫使预先充灌在叶片间液体旋转,在惯性离心力的作用下,液体自叶轮中心向外周作径向运动。液体在流经叶轮的运动过程获得了能量,静压能增高,流速增大。当液体离开叶轮进入泵壳后,由于壳内流道逐渐扩大而减速,部分动能转化为静压能,最后沿切向流入排出管路。所以蜗形泵壳不仅是汇集由叶轮流出液体的部件,而且又是一个转能装置。当液体自叶轮中心甩向外周的同时,叶轮中心形成低压区,在贮槽液面与叶轮中心总势能差的作用下,致使液体被吸进叶轮中心。依靠叶轮的不断运转,液体便连续地被吸入和排出。液体在离心泵中获得的机械能量最终表现为静压能的提高。
需要强调指出的是,若在离心泵启动前没向泵壳内灌满被输送的液体,由于空气密度低,叶轮旋转后产生的离心力小,叶轮中心区不足以形成吸入贮槽内液体的低压,因而虽启动离心泵也不能输送液体。这表明离心泵无自吸能力,此现象称为气缚。吸入管路安装单向底阀是为了防止启动前灌入泵壳内的液体从壳内流出。空气从吸入管道进到泵壳中都会造成气缚。

ISWH卧式不锈钢管道离心泵叶轮和其它部件:

1.离心泵的叶轮
叶轮是离心泵的关键部件。
(1)按其机械结构可分为闭式、半闭式和开式三种。闭式叶轮适用于输送清洁液体;半闭式和开式叶轮适用于输送含有固体颗粒的悬浮液,这类泵的效率低。闭式和半闭式叶轮在运转时,离开叶轮的一部分高压液体可漏入叶轮与泵壳之间的空腔中,因叶轮前侧液体吸入口处压强低,故液体作用于叶轮前、后侧的压力不等,便产生了指向叶轮吸入口侧的轴向推力。该力推动叶轮向吸入口侧移动,引起叶轮和泵壳接触处的摩损,严重时造成泵的振动,破坏泵的正常操作。在叶轮后盖板上钻若干个小孔,可减少叶轮两侧的压力差,从而减轻了轴向推力的不利影响,但同时也降低了泵的效率。这些小孔称为平衡孔。
(2)按吸液方式不同可将叶轮分为单吸式与双吸式两种,单吸式叶轮结构简单,液体只能从一侧吸入。双吸式叶轮可同时从叶轮两侧对称地吸入液体,它不仅具有较大的吸液能力,而且基本上消除了轴向推力。
(3)根据叶轮上叶片上的几何形状,可将叶片分为后弯、径向和前弯三种,由于后弯叶片有利于液体的动能转换为静压能,故而被广泛采用。

2.离心泵的导轮
为了减少离开叶轮的液体直接进入泵壳时因冲击而引起的能量损失,在叶轮与泵壳之间有时装置一个固定不动而带有叶片的导轮。导轮中的叶片使进入泵壳的液体逐渐转向而且流道连续扩大,使部分动能有效地转换为静压能。多级离心泵通常均安装导轮。蜗牛形的泵壳、叶轮上的后弯叶片及导轮均能提高动能向静压能的转化率,故均可视作转能装置。

3.轴封装置
由于泵轴转动而泵壳固定不动,在轴和泵壳的接触处必然有一定间隙。为避免泵内高压液体沿间隙漏出,或防止外界空气从相反方向进入泵内,必须设置轴封装置。离心泵的轴封装置有填料函和机械(端面)密封。填料函是将泵轴穿过泵壳的环隙作成密封圈,于其中装入软填料(如浸油或涂石墨的石棉绳等)。机械密封是由一个装在转轴上的动环和另一固定在泵壳上的静环所构成。两环的端面借弹簧力互相贴紧而作相对转动,起到了密封的作用。机械密封适用于密封较高的场合,如输送酸、碱、易燃、易爆及有毒的液体。当离心泵启动后,泵轴带动叶轮一起作高速旋转运动,迫使预先充灌在叶片间液体旋转,在惯性离心力的作用下,液体自叶轮中心向外周作径向运动。液体在流经叶轮的运动过程获得了能量,静压能增高,流速增大。当液体离开叶轮进入离心泵壳后,由于壳内流道逐渐扩大而减速,部分动能转化为静压能,最后沿切向流入排出管路。所以蜗形泵壳不仅是汇集由叶轮流出液体的部件,而且又是一个转能装置。当液体自叶轮中心甩向外周的同时,叶轮中心形成低压区,在贮槽液面与叶轮中心总势能差的作用下,致使液体被吸进叶轮中心。依靠叶轮的不断运转,液体便连续地被吸入和排
出。液体在离心泵中获得的机械能量最终表现为静压能的提高。叶轮的作用是将原动机的机械能直接传给液体,以增加液体的静压能和动能(主要增加静压能)。


ISWH卧式不锈钢管道离心泵产品用途:

1、ISW型卧式管道离心泵供输送清水及物理化学性质类似于清水的其它液体之用,适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套,使用温度t≤80℃。
2、ISWR卧式热水管道泵广泛适用于:冶金、化工、纺织、造纸以及宾馆饭店等锅炉热水增压循环输送及城市采暖系统,iswr型使用温度t≤120℃。

3、ISWH卧式不锈钢管道离心泵,供输送不含固体颗粒,具有腐蚀性、粘度类似于水的液体,适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门,使用温度为-20℃~+120℃。
4、ISWB单级防爆卧式管道离心泵供输送汽油、煤油、柴油等油类产品或易燃、易爆液体,被输送介质温度为-20~ +120℃。

ISWH卧式不锈钢管道离心泵产品工作条件:

1、吸入压力≤1.6MPa,或泵系统最高工作压力 ≤1.6MPa,即泵吸入口压力+泵扬程≤1.6MPa、泵静压试验压力为2.5MPa,订货时请注明系统工作压力。泵系统工作压力大于1.6MPa时应 在订货时另行提出,以便在制造时泵的过流部分和联接部分采用铸钢材料。
2、环境温度<40℃,相对湿度<95%。
3、所输送介质中固体颗粒体积含量不超过单位体积的0.1%,粒度<0.2mm。
注:如使用介质为带有细小颗粒,请在订货时注明,以便厂家采用耐磨式机械密封。
ISWH卧式不锈钢管道离心泵产品特点:

运行平稳:泵轴的绝对同心度及叶轮优异的动静平衡,保证平稳运行,绝无振动。
滴水不漏:不同材质的硬质合金密封,保证了不同介质输送均无泄漏。
噪音低:两个低噪音轴承支撑下的水泵,运转平稳,除电机微弱声响,基本无噪音。
故障率低:结构简单合理,关键部分采用国际一流品质;配套,整机无故障工作时间大大提高。
维修方便:更换密封、轴承,简易方便。
占地更省:出口可向左、向右、向上三个方向,便于管道布置安装,节省空间。

型号
流量
扬程
m
效率
%
转速
r/min
电机
功率
kw
汽蚀
余量
m
重量
kg
m3/h
l/s
ISW15-80
1.1
1.5
2.0
0.3
0.42
0.55
8.5
8
7
26
34
34
2900
0.18
2.3
17
ISW20-110
1.8
2.5
3.3
0.50
0.69
0.91
16
15
13.5
25
34
35
2900
0.37
2.3
25
ISW20-160
1.8
2.5
3.3
0.50
0.69
0.91
33
32
30
19
25
23
2900
0.75
2.3
29
ISW25-110
2.8
4.0
5.2
0.78
1.11
1.44
16
15
13.5
34
42
41
2900
0.55
2.3
26
ISW25-125
2.8
4.0
5.2
0.78
1.11
1.44
20.6
20
18
28
36
35
2900
0.75
2.3
28
ISW25-125A
2.5
3.6
4.6
0.69
1.0
1.28
17
16
14.4
35
35
35
2900
0.55
2.3
27
ISW25-160
2.8
4.0
5.2
0.78
1.11
1.44
33
32
30
24
32
33
2900
1.5
2.3
39
ISW25-160A
2.6
3.7
4.9
0.12
1.03
1.36
29
28
26
31
31
31
2900
1.1
2.3
34
ISW32-100I
4.4
6.3
8.3
1.22
1.75
2.32
13.2
12.5
11.3
48
54
53
2900
0.75
2.0
32
ISW32-125
3.5
5.0
6.5
0.97
1.39
1.8
22
20
18
40
44
42
2900
0.75
2.3
28
ISW32-125A
3.1
4.5
5.8
0.86
1.25
1.61
17.6
16
14.4
43
43
43
2900
0.55
2.3
28
ISW32-160
3.1
4.5
5.8
0.86
1.25
1.61
33
32
30
34
40
42
2900
1.5
2.3
28
ISW32-160I
4.4
6.3
8.3
1.22
1.75
2.32
33.2
32
30.2
34
40
42
2900
2.2
2.0
47
ISW32-200
3.1
4.5
5.8
0.86
1.25
1.61
51
50
48
28
35
37
2900
3
2.0
47
ISW32-200I
4.4
6.3
8.3
1.22
1.75
2.32
50.5
50
48
26
33
35
2900
4
2.0
43
ISW32-200IA
2.8
4.0
5.2
0.78
1.11
1.44
44.6
44
42.7
34
40
42
2900
2.2
2.0
74
ISW40-100
4.4
6.3
8.3
1.22
1.75
2.31
13.2
12.5
11.3
48
54
53
2900
0.55
2.3
32
ISW40-100A
3.9
5.6
7.4
1.08
1.56
2.06
10.6
10
9
52
52
52
2900
0.37
2.3
32
ISW40-125
4.4
6.3
8.3
1.22
1.75
2.31
21
20
18
41
46
43
2900
1.1
2.3
34
ISW40-125A
3.9
5.6
7.4
1.08
1.56
2.06
17.6
16
14.4
40
45
41
2900
0.75
2.3
33
ISW40-160
4.4
6.3
8.3
1.22
1.75
2.31
33
32
30
35
40
40
2900
2.2
2.3
47
ISW40-160A
4.1
5.9
7.8
1.14
1.64
2.17
29
28
26.3
34
39
39
2900
1.5
2.3
43
ISW40-160B
3.8
5.5
7.2
1.06
1.53
2.0
25.5
24
22.5
34
38
37
2900
1.1
2.3
38
ISW40-200
4.4
6.3
8.3
1.22
1.75
2.31
51
50
48
26
33
32
2900
4
2.3
74
ISW40-200A
4.1
5.9
7.8
1.14
1.64
2.17
45
44
42
26
31
30
2900
3
2.3
62
ISW40-200B
3.7
5.3
7.0
1.03
1.47
1.94
38
36
34.5
29
29
29
2900
2.2
2.3
52
ISW40-250
4.4
6.3
8.3
1.22
1.75
2.31
82
80
74
24
28
28
2900
7.5
2.3
105
ISW40-250A
4.1
5.9
7.8
1.14
1.64
2.17
72
70
65
24
28
27
2900
5.5
2.3
98
ISW40-250B
3.8
5.5
7.0
1.06
1.53
1.94
61.5
60
56
23
27
26
2900
4
2.3
77
ISW40-100I
8.8
12.5
16.3
2.44
3.47
4.53
13.2
12.5
11.3
55 62 60
2900
1.1
2.3
34
ISW40-100IA
8
11
14.5
2.22
3.05
4.03
10.6
10
9
60
60
60
2900
0.75
2.3
32
ISW40-125I
8.8
12.5
16.3
2.44
3.47
4.53
21.2
20
17.8
49
58
57
2900
1.5
2.3
38
ISW40-125IA
8
11
14.5
2.22
3.05
4.03
17
16
14
57
57
57
2900
1.1
2.3
33
ISW40-160I
8.8
12.5
16.3
2.44
3.47
4.53
33
32
30
45
52
51
2900
3
2.3
56
ISW40-160IA
8.2
11.7
15.2
2.28
3.25
4.22
29
28
26
44
51
50
2900
2.2
2.3
47
ISW40-160IB
7.3
10.4
13.5
2.38
2.89
3.75
23
22
20.5
50
50
50
2900
1.5
2.3
43
ISW40-200I
8.8
12.5
16.3
2.44
3.47
4.53
51.2
50
48
38
46
46
2900
5.5
2.3
85
ISW40-200IA
8.3
11.7
15.3
2.31
3.25
4.25
45
44
42
37
45
45
2900
4
2.3
75
ISW40-200IB
7.5
10.6
13.8
2.08
2.94
3.83
37
36
34
44
44
44
2900
3
2.3
63
ISW40-250I
8.8
12.5
16.3
2.44
3.47
4.53
81.2
80
77.5
31
38
40
2900
11
2.3
145
ISW40-250IA
8.2
11.6
15.2
2.28
3.22
4.22
71
70
68
38
38
38
2900
7.5
2.3
95
ISW40-250IB
7.6
10.8
14
2.11
3.0
3.89
61.4
60
58
37
37
37
2900
7.5
2.3
94
ISW40-250IC
7.1
10.0
13.1
1.97
2.78
3.64
53.2
52
50.4
36
36
36
2900
5.5
2.3
88
ISW50-100
8.8
12.5
16.3
2.44
3.47
4.53
13.6
12.5
11.3
55
62
60
2900
1.1
2.3
36
ISW50-100A
8
11
14.5
2.22
3.05
4.03
11
10
9
60
60
60
2900
0.75
2.3
35
ISW50-125
8.8
12.5
16.3
2.44
3.47
4.53
21.5
20
17.8
49
58
57
2900
1.5
2.3
43
ISW50-125A
8
11
14.5
2.22
3.05
4.03
17
16
14
57
57
57
2900
1.1
2.3
38
ISW50-160
8.8
12.5
16.3
2.44
3.47
4.53
33
32
30
45
52
51
2900
3
2.3
59
ISW50-160A
8.2
11.7
15.2
2.28
3.25
4.22
29
28
26
44
51
50
2900
2.2
2.3
51
ISW50-160B
7.3
10.4
13.5
2.38
2.89
3.75
23
22
20.5
50
50
50
2900
1.5
2.3
47
ISW50-200
8.8
12.5
16.3
2.44
3.47
4.53
52
50
48
38
46
46
2900
5.5
2.3
101
ISW50-200A
8.3
11.7
15.3
2.31
3.25
4.25
45.8
44
42
37
45
45
2900
4
2.3
80
ISW50-200B
7.5
10.6
13.8
2.08
2.94
3.83
37
36
34
44
44
44
2900
3
2.3
68
ISW50-250
8.8
12.5
16.3
2.44
3.47
4.53
82
80
77.5
29
38
40
2900
11
2.3
160
ISW50-250A
8.2
11.6
15.2
2.28
3.22
4.22
71.5
70
68
38
38
38
2900
7.5
2.3
115
