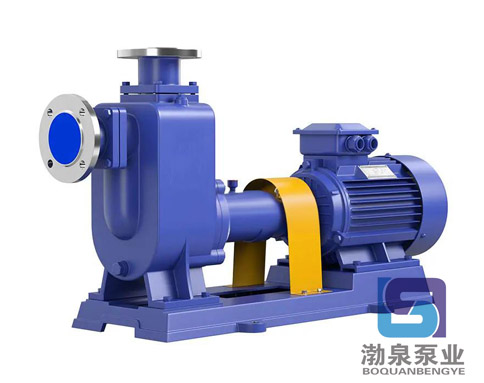

ZW65-25-40防爆自吸排污泵




产品介绍

ZW65-25-40防爆自吸排污泵设计先进、运转平稳、结构紧凑、应用广泛。欢迎选用ZW系列自吸式涡流不堵塞排污泵,定能使您达到满意的效果。

特  点
ZW65-25-40防爆自吸排污泵又称固液泵或杂质泵。该系列泵水力设计独特,叶轮是缩在单独的叶轮室内,连接叶轮室的是压水室,当叶轮旋转时,泵内液体产生强烈的轴向涡流作用,使进口造成真空,出口产生扬程。因而杂质可以从压水室排出,所以它的流道是完全畅通的,其排污效果是其他自吸式排污泵无可比拟的。

ZW65-25-40防爆自吸排污泵即可象一般自吸清水泵那样不需要安装底阀,又可吸排含有大颗粒固体块、长纤维、沉淀物、废矿杂质、粪便处理及一切工程污水物。可广泛适用于市政排污工程、轻工、造纸、纺织、食品、化工、电业、石油、矿山和河塘养殖等行业。它是目前国内抽送固体颗粒、纤维、浆料和混合悬浮等介质最理想的杂质泵。

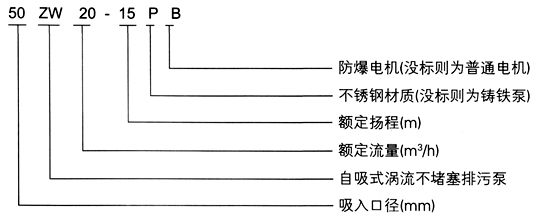

型号意义

泵的安装

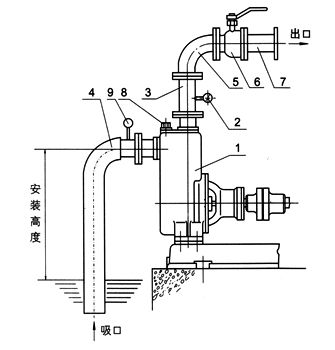

泵安装好坏对泵的运行和寿命有较大影响,所以必须仔细进行。(规范的泵管路安装见示意图)


1
2
压力表
3
出口垂管
4
吸入硬喉管
5
弯头
6
流量控制阀
7
出口管路
8
加液螺塞
9
真空表

1、泵吸入口的安装高度尽量不要超过5米,应特别注意吸入管路的密封性,以免漏气而影响泵的自吸能力和正常运行。
2、泵的出口处应先装上一段垂管(一般为0.4~1米)和压力表,然后再安装出口流量控制阀门及其他管路。
3、要合理配置泵进、出口管路的长度和管径,减少不必要的沿程水头损失。(可参考直管摩擦损失简表进行估算)
4、长距离输送时应选用较大管径。泵的管路应有自己的支架,泵体本身不允许承受管路的负荷。
5、排出管路如装逆止阀应装在出口流量控制阀门外面。

ZW65-25-40防爆自吸排污泵 参数表

型号 进口
口径
(mm)
出口
口径
(mm)
流量
(m3/h)
流量
(l/s)
扬程
(m)
电压
(V)
效率
(%)
转速
(r/min)
电机
功率
(kw)
自吸
高度
(m)
自吸
性能
(min/5m)
材质 重量
(KG)
ZW65-25-40
65
50
25
6.94
40
45
2900
7.5
5.5
铸铁
200

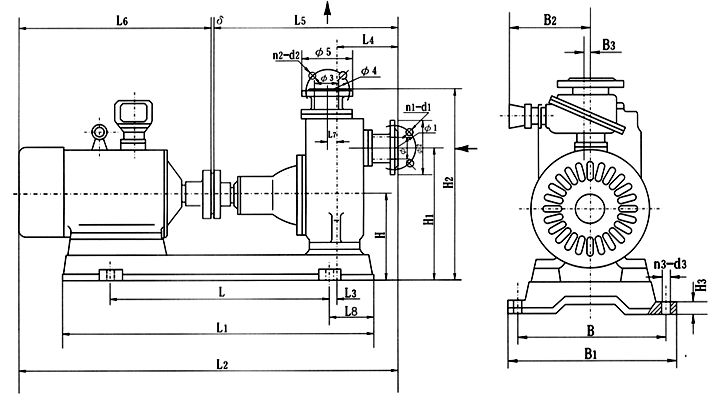

  电动机
泵型号 型号 功率KW L L1 L2 L3 L4 L5 L6 L7 L8 δ H H1 H2 H3 B B1 B2 B3 Φ Φ1 Φ2 Φ3 Φ4 Φ5 n1-d1 n2-d2 n3-d3
65ZW25-40 Y132S2-2 7.5 496 800 1020 60 180 516 502 重合 145 2 200 360 530 20 360 400 210 6 65 130 160 50 110 140 4-14 4-14 4-18


因产品生产批次、型号不同,产品图片及安装尺寸仅供参考,详情可联系我们的销售人员了解更多ZW65-25-40防爆自吸排污泵相关信息!
