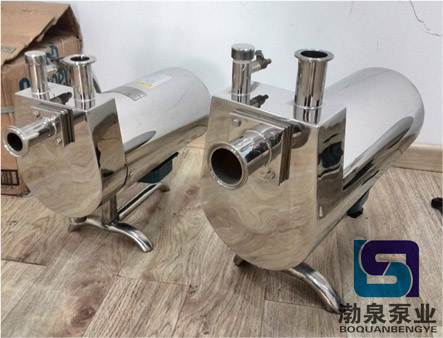

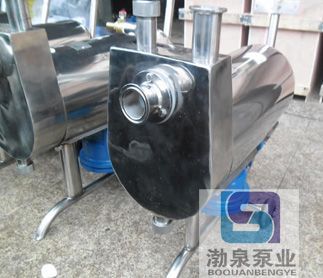

ZXB3-16卫生防爆自吸泵





产品介绍

品牌
上海渤泉泵业制造有限公司
类型
卫生泵
型号
ZXB3-16
电压
380V/50Hz
流量
3 m3/h
口径
32mm
扬程
16 m
产地
上海
功率
0.75 kw
材质
304,316不锈钢

一,产品概述:

ZXB不锈钢防爆卫生自吸泵具有结构紧凑,外形美观,重量轻,操作方便等特点,泵体与液体接触部份均采用SUS304或SUS316L优质材料冷加工制成,容器内部表面经镜面抛光处理,外部表面根据客户的要求,可抛光,磨砂或喷砂等多种处理方式,符合GMP规范的卫生标准,广泛应用于环保,制药,食品,饮料,乳品,日化,生物工程等领域的流体物料的过滤,加热,冷却,调配和储存。对酸,碱,盐溶液均有很好耐腐蚀能力,很适应输送各种酒类,汽水,牛奶,食醋,食用植物油等液体,为单程自吸泵在间断输送时不需每次向泵内灌引液料,适用于生产乳品,食品,饮料,啤酒,化工,制药,纺织业等,并能与过滤机配套使用。

二,ZXB3-16卫生防爆自吸泵安装使用及注意事项

1,ZXB3-16卫生防爆自吸泵由泵体,叶轮,轴,机架,电机等部件组成,结构精密,移动方便。
2,该卫生泵在一般安装条件下,吸入高度为3米,如果在某种场合需要进一步提高吸入高度,那么安装时要注意吸入管越短越好,泵的吸入应尽量减少阀门,弯头和三通等阻力。排出管垂直高度在1米内,且在泵出口垂直1米内,中间不设置弯头,那么可以获得该泵的最大吸入高度。
3,泵体内设有气水分离室与出中相通,贮水室与回流阀相通。自吸时,回液阀是自动打开的,回流阀体有正对叶轮的锥型喷嘴,自吸时有助于提高自吸速度。
4,进水接头与泵体之间装有橡胶阀片,停止时自动关闭,保持泵内满液作下次引液之用。
5,泵的进口下端,设有放液口,扭开放液口封盖,泵内液料即能放净。
6,出液口,进液口处都用橡胶密封圈,转轴上密封采用机械密封件来密封。

三、性能参数:

型 号

流 量( t/h )

扬 程(m)

进出口径(mm)

功 率(kw)

转 速(r/min)

ZXB-3-16

3

16

32

0.75

2840

ZXB-5-25

5

25

40

1.5

2840

ZXB-10-25

10

25

50/40

2.2

2840

ZXB-20-25

20

25

50/40

4

2840

ZXB-30-25

30

25

65/50

5.5

2840


四,ZXB不锈钢防爆卫生自吸泵易损件规格型号

型号

易损件名称

3-15

3-15

5-25

5-30

10-25

10-36

20-25

10-36

数量

机械密封件

Wm104-20

Wm104-22

Wm104-25

Wm104-30

1付

O型出口

橡胶密封圈

25X4

40X5X3X

45X5X3

45X5X3

1个

O型进口

橡胶密封圈

25X4

45X4X3

45X5X3

45X5X3

1个

O型三角

橡胶密封圈

110X3X3

160X3X3

160X3X3

192.X4X4

1个

规 格: 1T-20T, 2.2KW-7.5KW。

材质: SUS316L (在材料的选用上泵体,泵盖,叶轮等凡与物料接触之零件由SUS316L不锈钢制造),过液密封材质为EPDM三元乙丙橡胶

标准: DIN,SMS

叶轮:敞开式叶轮,不留卫生死角。

轴封:机械密封的静环由SUS316L钢内嵌石墨构成,动环则由碳化硅制成。

表面处理:接液部分抛光,其余亚光或喷砂处理。

最大进口压力:0.5MPa

温度范围:-10°C至 140°C(EPDM)

可冲洗机械密封: 水压:最高0.1MPa 水量:0.25-0.5L/min


四,ZXB不锈钢防爆卫生自吸泵易损件规格型号

型号

易损件名称

3-15

3-15

5-25

5-30

10-25

10-36

20-25

10-36

数量

机械密封件

Wm104-20

Wm104-22

Wm104-25

Wm104-30

1付

O型出口

橡胶密封圈

25X4

40X5X3X

45X5X3

45X5X3

1个

O型进口

橡胶密封圈

25X4

45X4X3

45X5X3

45X5X3

1个

O型三角

橡胶密封圈

110X3X3

160X3X3

160X3X3

192.X4X4

1个

规 格: 1T-20T, 2.2KW-7.5KW。

材质: SUS316L (在材料的选用上泵体,泵盖,叶轮等凡与物料接触之零件由SUS316L不锈钢制造),过液密封材质为EPDM三元乙丙橡胶

标准: DIN,SMS

叶轮:敞开式叶轮,不留卫生死角。

轴封:机械密封的静环由SUS316L钢内嵌石墨构成,动环则由碳化硅制成。

表面处理:接液部分抛光,其余亚光或喷砂处理。

最大进口压力:0.5MPa

温度范围:-10°C至 140°C(EPDM)

可冲洗机械密封: 水压:最高0.1MPa 水量:0.25-0.5L/min



因产品生产批次、型号不同,产品图片及安装尺寸仅供参考,详情可联系我们的销售人员了解更多ZXB3-16卫生防爆自吸泵相关信息!
