50CQ-25PB不锈钢防爆磁力泵




产品介绍

50CQ-25PB不锈钢防爆磁力泵(简称不锈钢磁力泵)是将永磁联轴器的工作原理应用于离心泵的新产品,设计合理、工艺先进、具有全密封、无泄漏、耐腐蚀的特点,其性能达到国外同类化工泵产品的先进水平。工程塑料磁力泵以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其它泵机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的工程塑料、刚玉陶瓷,不锈钢等作为制造材料,因此它具有良好的抗腐蚀性能,并可以使被输送介质免受污染。CQ型磁力泵可定制高温型,最高使用温度为200度。

磁力驱动泵在石油、化工、制药、电子等众多领域,越来越多的厂家,对其输送的介质都要求无泄漏的工艺环境,迫切需要选择理想的泵型,我公司生产的CQ系列磁力驱动泵吸收了国内外领先水平的磁力泵生产新技术、新材料、新工艺,成功的解决了目前国内磁力泵的隔离套、叶轮等部件易损坏的技术难题,使其性能更加完美。CQB、IMD、CQ、CQF系列磁力泵经过使用单位长时间的生产性连续运行考验,越来越多的用户确信他们所选的是最安全、最可靠的泵型,我们将一如既往的为广大用户提供更加优质的服务。

用 途
CQ系列50CQ-25PB不锈钢防爆磁力泵的过流部件采用不锈钢(304、316、316L)制成,广泛应用于石油、化工、制药、电镀、环保、水处理、国防等部门,是输送易燃、易爆、有毒和贵重液体的理想设备,是创建无泄漏、无污染文明车间的最佳选择。适用温度:-20℃~100℃。

防漏设计
以静密封取代动密封,利用磁力耦合间接驱动,完全消除了滴漏的烦恼,绝不污染使用场地。是化工流程中杜绝跑、冒、滴、漏现象,消除环境污染,创造“无泄漏车间”、“无泄漏工厂”,实现安全、文明生产的理想用泵。

操作原理

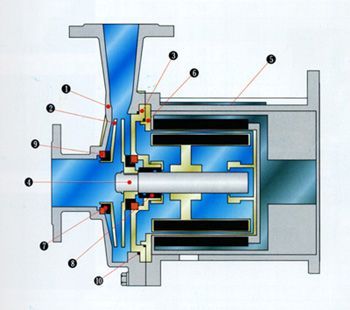

驱动装置采用主动磁铁联轴器直接装在电机轴上,泵室完全封闭,通过磁力偶合间接驱动转子组合上的叶轮旋转。

1泵 体不锈钢
2叶 轮不锈钢
3隔 板不锈钢

4

主 轴不锈钢
5转子组合稀土永磁体+不锈钢
6隔套总成不锈钢
7动 环填充F4
8轴 承填充F4
9静 环碳化硅或氧化铝陶瓷
10密封圈氟橡胶

性能数据

流量范围

1.2~60m3/h

扬程范围

5~50m

介质温度

-20℃<T<+100℃
环境温度
不超过40℃
最高工作压力
泵吸入口压力+泵扬程≤1.0MPa
电机数据
配套功率
0.12KW~22KW
电压
380V、440V
频率
50HZ、60HZ
转数
2900r/min
防护等级
IP54/IP55
绝缘等级
F
材料
泵体、泵盖、叶轮
ZG1Cr18Ni9Ti
泵轴
1Cr18Ni9Ti

型号

口径

扬程

m

流量

升/分

吸程

m

电机

功率

KW

转速

转/分

电源

电压

(伏)

进口

mm

出口

mm

8CQ-2

8

6

2

15

2

0.025

2800

220

10CQ-3

10

1O

3

19

2.5

0.025

2800

220

14CQ-5

14

10

5

20

3

0.12

2800

220/380

16CQ-8

16

12

8

30

3

0.18

2800

220/380

20CQ-12

20

12

12

50

4

0.37

2800

220/380

25CQ-15

25

20

15

110

4

1.10

2800

380

32CQ-15

32

25

15

110

4

1.10

2800

380

32CQ-25

32

25

25

110

4

1.10

2800

380

40CQ-20

40

32

20

180

7.5

2.2

2800

380

40CQ-32

40

32

32

200

8

4

2800

380

50CQ-25

50

40

25

240

8.3

4

2800

380

50CQ-40

50

40

40

220

7

4

2800

380

50CQ-50

50

32

50

130

8

5.5

2800

380

65CQ-25

65

50

25

280

7

5.5

2800

380

65CQ-35

65

50

35

450

6

7.5

2800

380

80CQ-35

80

65

35

850

7

11

2800

380

80CQ-50

80

65

50

850

7

15

2800

380



因产品生产批次、型号不同,产品图片及安装尺寸仅供参考,详情可联系我们的销售人员了解更多50CQ-25PB不锈钢防爆磁力泵相关信息!
