ZW系列自吸式无堵塞排污泵

ZW系列自吸式无堵塞排污泵


以下为系列产品选型范围,具体型号参考性能参数表
口径范围:  φ25-φ300
流量范围:  5-800 m3/h
扬程范围:  12-60 m
材质:铸铁、不锈钢
常规产品全部现货供应,缩短了交货期。
应用领域:适用于化工、石油、制药、采矿、造纸、纤维、浆料、纺织、食品、电厂及市政排污工程



产品介绍



一、产品概述:
ZW型自吸式无堵塞排污泵,是根据ZX型自吸离心泵及QW型潜水排污泵的结构及性能,借鉴国外同类产品之优点,研制而成的集自吸及排污于一身的泵种。既可象一般清水自吸泵那样不需安装底阀,不需灌引水,又可抽吸含有大颗粒固体直径为出口口径的60%和纤维长度为叶轮直径1.5倍的污物、沉淀物、废矿杂质、粪便处理及一切工程污水物和胶质液体,完全减轻人力的劳动强度,而且安装使用方便,极少维修,具有广阔的应用市场和发展前景。



二、适用范围:
自吸排污泵
适用于化工、石油、制药、采矿、造纸、纤维、浆料、纺织、食品、电厂及市政排污工程、公共设施排污、河塘养殖等行业。



三、产品优点:
1、排污能力强:特殊的叶轮防堵设计,确保了泵无堵塞。
2、节能:采用水力模型,效率比一般自吸泵高3~5%。
3、自吸性能好:自吸高度比一般自吸泵高1米,且自吸时间更短。



四、技术参数:
流量:5-800m3/h;
扬程:12-60m;
电机功率:2.2-55KW;
转速:1450-2900r/min;
口径:φ25-φ300;
介质温度:≤100℃;
自吸高度:4.5-6.0m。

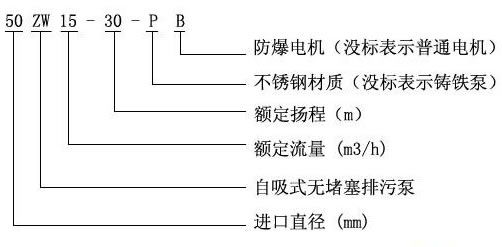

五、型号意义:

六、结构及工作原理:

ZW系列自吸式无堵塞排污泵,主要由泵体、叶轮、后盖、机械密封、泵轴、轴承座、进口阀、气液分离管、加水阀门、进、排接管等组成。泵的结构见下图。
泵的工作原理:泵体内设有储液腔,并通过上方的回流孔和下方的循环孔与泵工作腔相通,构成泵的轴向回流外混式系统。泵停止工作后,泵内腔已储有一定容积的液体。当泵起动时,泵内的储液在叶轮的作用下,夹带着空气被向上抛出,液体通过气液分离管的网格回流到工作腔,气体被排出泵外,使泵内形成一定的真空度,达到自吸的作用。
第二次工作时泵吸入口处装有单向逆止阀,因此不需再加储水即可起动。

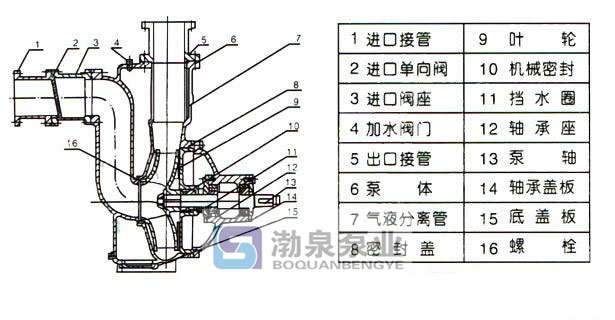

ZW结构图


型  号
口径(mm)
流量(m3/h)
扬程(m)
功率
(kw)
转速
(r/min)
自吸时间
(min/5m)
效率
(%)
汽蚀余量
(m)
扬程(m)
使用范围
重量
(kg)
进口
出口
25ZW8-15
25
25
8
15
1.5
2900
3
45
2.0
10-15
100
25ZW8-30
25
25
8
30
3
2900
3
45
2.0
24-30
120
32ZW5-20
32
32
5
20
2.2
2900
3
45
2.5
15-20
100
32ZW10-20
32
32
10
20
2.2
2900
3
45
2.5
15-20
100
32ZW9-30
32
32
9
30
3
2900
3
48
2.5
24-30
120
40ZW10-20
40
40
10
30
2.2
2900
3
45
2.5
15-20
100
40ZW20-15
40
40
20
15
2.2
2900
3
45
2.5
10-18
100
40ZW15-30
40
40
15
30
3
2900
3
48
2.5
24-30
120
50ZW10-20
50
50
10
20
2.2
2900
3
45
2.5
15-20
100
50ZW20-12
50
50
20
12
2.2
2900
3
45
2.5
10-18
100
50ZW18-20
50
50
18
20
3
2900
3
45
2.5
18-22
120
50ZW15-30
50
50
15
30
3
2900
3
48
2.5
24-30
120
50ZW20-35
50
50
20
35
5.5
2900
3
48
2.5
25-35
150
50ZW25-30
50
50
25
30
5.5
2900
3
48
2.5
25-30
150
50ZW20-40
50
50
20
40
7.5
2900
3
48
2.5
32-40
200
50ZW20-50
50
50
20
50
11
2900
3
48
2.5
40-50
250
65ZW30-18
65
65
30
18
4
2900
3
45
2.5
13-18
160
65ZW30-18
65
65
30
18
4
1450
3
45
2.5
13-18
200
65ZW25-30
65
65
25
30
5.5
2900
3
50
3.0
25-30
200
65ZW25-40
65
65
25
40
7.5
2900
3
50
3.0
32-40
200
65ZW40-25
65
65
40
25
7.5
2900
3
50
3.0
20-25
200
65ZW50-30
65
65
50
30
7.5
2900
3
50
3.0
25-30
200
65ZW65-25
65
65
65
25
7.5
2900
3
52
3.0
20-25
200
65ZW25-50
65
65
25
50
11
2900
3
53
3.0
40-50
280
80ZW40-16
80
65
40
16
4
2900
3
50
3.0
13-18
180
80ZW40-16
80
65
40
16
4
1450
3
50
3.0
13-18
200
80ZW50-20
80
65
50
20
5.5
1450
3
50
3.0
13-20
240
80ZW40-25
80
65
40
25
7.5
2900
2
50
3.0
20-25
200
80ZW25-40
80
65
25
40
7.5
2900
2
50
3.0
32-40
200
80ZW65-25
80
65
65
25
7.5
2900
2
52
3.0
20-25
240
80ZW80-20
80
65
80
20
7.5
1450
3
52
3.0
10-20
240
80ZW80-35
80
65
80
35
15
2900
3
45
3.0
30-35
285
80ZW40-50
80
65
40
50
18.5
2900
2
50
3.0
40-50
293
80ZW50-60
80
65
50
60
22
2900
3
55
3.0
48-60
326
100ZW100-15
100
80
100
15
7.5
1450
3
50
4.0
10-15
300
100ZW80-20
100
80
80
20
7.5
1450
3
53
4.0
10-20
300
100ZW100-20
100
80
100
20
11
1450
3
53
4.0
12-20
340
100ZW100-30
100
80
100
30
22
2900
2
53
4.0
25-30
510
100ZW80-45
100
80
80
45
30
2900
2
55
4.0
35-45
560
100ZW80-60
100
80
80
60
45
2900
2
53
4.0
50-60
585
125ZW120-20
125
125
120
20
15
1450
2
55
4.0
8-15
500
150ZW180-14
150
125
180
14
15
1450
3.5
60
5.0
8-14
500
150ZW150-20
150
125
150
20
15
1450
3.5
60
5.0
8-15
500
150ZW200-15
150
125
200
15
18.5
1450
3.5
60
5.0
8-15
550
150ZW200-20
150
125
200
20
22
1450
3
60
5.0
10-20
570
150ZW180-20
150
125
180
20
22
1450
3
60
5.0
10-20
570
150ZW160-30
150
125
160
30
30
1450
3
65
5.0
20-30
680
150ZW180-30
150
125
180
30
37
1450
3
65
5.0
20-30
700
150ZW180-38
150
125
180
38
55
1450
3.5
45
5.0
30-38
800
150ZW150-45
150
125
150
45
55
1450
3.5
45
5.0
35-45
800
200ZW280-14
200
150
280
14
22
1450
3
65
5.0
8-14
820
200ZW280-20
200
150
280
20
37
1450
3
62
5.0
10-20
910
200ZW300-20
200
150
300
20
45
1450
3
59
5.0
15-25
948
200ZW280-28
200
150
280
28
55
1450
3
55
4.8
18-28
1090
250ZW420-20
250
200
420
20
55
1450
2.5
61
6.0
12-20
1150
300ZW800-14
300
250
800
14
55
1450
2.5
65
6.0
8-14
1400


因产品生产批次、型号不同,产品图片及外形尺寸等仅供参考,详情可联系我们的销售人员
