JBB系列机械隔膜式计量泵
以下为系列产品选型范围，具体型号参考性能参数表
口径范围： Rc1/2
流量范围： 14-130（L/h）
压力范围： 0.4-1.0（Mpa）
泵头材质：304, 316, PVC, PTFE
常规产品全部现货供应，缩短了交货期。
应用领域：广泛应用于石油化学工业、医药、饮食、火电厂、核电、环境保护、矿山、国防等科研和生产部门。
产品介绍
JBB系列
机械隔膜式计量泵的液力端借助于隔膜来组成工作室，以隔膜周期变形来代替活塞（柱塞）的往复运动的泵，称为
机械隔膜计量泵。
特点：
1、无动密封，无泄露。因液力端隔膜的静密封代替活塞的动密封，能做到输送介质时不泄露；
2、除清水外，更适用于输送易燃易爆、剧毒、恶臭、放射性介质；
3、结构上比液压隔膜泵简单，但比柱塞泵复杂；
4、可配计量泵数字控制器，实现数字化，实现就地和远程控制；
5、隔膜为五层复合结构压制而成（第一层超韧性耐酸薄膜，第二层弹性橡胶，第三层支撑铁芯，第四层强化尼龙纤维布，第五层弹性橡胶完全包履），可有效提隔膜适用寿命；
6、膜片后面增加不锈钢强板设计，提高膜片使用寿命；
7、出口压力一般在1.0Mpa以下，流量适用范围较小；计量精度比柱塞泵和液压隔膜泵低，当压力从小到大时，流量变化可达10%；
应用：
隔膜式
计量泵应用范围广，从一般的常温清水到具有强腐蚀、易挥发、易结晶、易燃易爆、剧毒恶臭及比重大、中等粘度、放射性等介质，也可输送悬浮液体。为防止隔膜破裂后，介质与液压油混合引起事故，对易燃易爆、剧毒及贵重液体时，可选用双隔膜计量泵并带隔膜破裂报警装置。
流量范围:0-130 L/H
压力范围: 0-1.0MPA
电机功率: 60W,220V / 380V / 110V / 24V, 50/60Hz
驱动系统: 两相、三相标准电机或防爆电机
防护等级: IP55, IP54,
材料
泵头: SUS304, SUS316, PVC, PTFE
隔膜: PTFE
单向阀: SUS304, SUS316, PVC, PTFE
阀球: ZrO2, SUS304, SUS316,陶瓷
工作条件
环境温度: -30℃ --- 80℃
技术参数
型 号 | 流量 L/h | 行程 mm | 压力 MPa | 泵速 min-1 | 膜片规格 mm | 电机 功率 w | 进出口径联接方式 |
PVC | PTFE | 304/316 |
JBB15/1.0 | 14 | 2 | 1.0 | 100 | 60 | 60 | 6x10 PE软管 卡套 | Rc1/2” 内螺纹 | 6x12 接管套 焊接 |
JBB25/1.0 | 25 | 3 | 1.0 | 100 |
JBB40/0.7 | 38 | 3 | 0.7 | 150 |
JBB60/0.6 | 60 | 4 | 0.6 | 100 | 84 | 10x14 PE软管 卡套 | 10x16 接管套 焊接 |
JBB80/0.5 | 80 | 5 | 0.5 | 100 |
JBB100/0.4 | 100 | 4 | 0.4 | 150 |
JBB130/0.4 | 130 | 5 | 0.4 | 150 |
特配直流减速电机电压：12V，24V；可选用减速电机的电压：380V，220V；
流量50升PVC材质的可配DN15接管套胶接。
标配电机的电压：380V，特殊电机、过流材质请咨询渤泉。

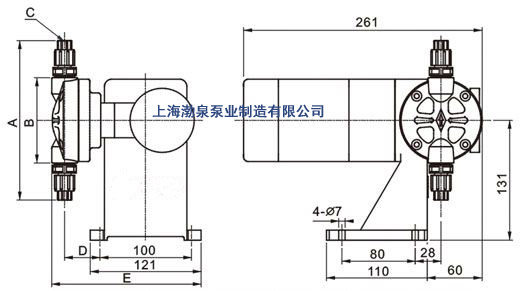

| | A | B | C | D | E |
| JBB10-40 | 174 | 94 | 6 | 39 | 163 |
| JBB60-130 | 207 | 114 | 10 | 41 | 172 |
特点
1. 操作安全，机械驱动隔膜。
2. 密封性好，无泄漏，装配维修简单安全。
3.它可以传输高粘度介质，腐蚀性液体和危险性的化学品。
4.流量调节能够调节冲程长度或电机频率。
5.隔膜为多层复合结构压制而成，第一层超韧性Teflon耐酸薄膜，第二层EPDM弹性橡胶，第三层3.0mmSUS304支撑铁芯，第四层采用强化尼龙纤维补，第五层采用EPDM弹性橡胶完全包履，可有效提出升隔膜适用寿命。
应用
JBB系列机械隔膜式
计量泵广泛应用于石油化工、化工、电力、冶金、采矿、造船、轻工、农业、国防等工业。
因产品生产批次、型号不同，产品图片及外形尺寸等仅供参考，详情可联系我们的销售人员
