TSWA型卧式多级离心泵
以下为系列产品选型范围，具体型号参考性能参数表
口径范围： 50-150 mm
流量范围： 18-155 m3/h
扬程范围： 18-270 m
材质：铸铁
常规产品全部现货供应，缩短了交货期。
应用领域：适用于工业和城市给排水、高层建筑增压供水，园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等
产品介绍
卧式多级离心泵系列卧式、单吸多级、分段式结构，是新开发生产的节能系列产品。具有效率高，运行噪音低，抗汽蚀性能好，结构合理，使用寿命长等显著优点。主要输送清水或物理化学性质类似于水的其他液体。产品执行JB/T1051-93《多级离心泵型式与基本参数》标准。
二、适用范围：
适用于工业和城市给排水、高层建筑增压供水，园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等，尤其适用于宾馆、饭店娱乐场所的制冷、空调给水等。
三、产品特点：
1、水力模型先进，效率高，性能范围广。
2、泵结构紧凑、布置合理、外形美观。
3、进出口径相同，便于管路连接。
4、泵运行平稳，噪音低，寿命长。
5、密封可靠、无泄漏。
四、技术参数：
流量：18-155m3/h；
扬程：18-270m；
功率：2.2-180kw；
转速：1450r/min；
口径：φ50-φ150；
温度范围：0-+80℃；
工作压力：≤3.0Mpa。

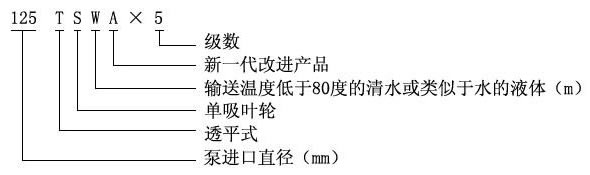

五、型号意义：
性能参数表
型号 | 级数 | 流量(m3/h) | 扬程(m) | 转速(r/min) | 电机功率(kw) |
50TSWA | 2 | 18 | 18.4 | 1450 | 2.2 |
3 | 18 | 27.6 | 1450 | 3 |
4 | 18 | 36.8 | 1450 | 4 |
5 | 18 | 46 | 1450 | 5.5 |
6 | 18 | 55.2 | 1450 | 5.5 |
7 | 18 | 64.4 | 1450 | 7.5 |
8 | 18 | 73.6 | 1450 | 7.5 |
9 | 18 | 82.8 | 1450 | 7.5 |
75TSWA | 2 | 36 | 23 | 1450 | 5.5 |
3 | 36 | 34.5 | 1450 | 7.5 |
4 | 36 | 46 | 1450 | 11 |
5 | 36 | 57.5 | 1450 | 11 |
6 | 36 | 69 | 1450 | 15 |
7 | 36 | 80.5 | 1450 | 15 |
8 | 36 | 90 | 1450 | 18.5 |
9 | 36 | 103.5 | 1450 | 18.5 |
100TSWA | 2 | 69 | 31.2 | 1450 | 11 |
3 | 69 | 46.8 | 1450 | 15 |
4 | 69 | 62.4 | 1450 | 22 |
5 | 69 | 78 | 1450 | 30 |
6 | 69 | 93.6 | 1450 | 30 |
7 | 69 | 109.2 | 1450 | 37 |
8 | 69 | 124.8 | 1450 | 45 |
9 | 69 | 140.4 | 1450 | 45 |
125TSWA | 2 | 90 | 43.2 | 1450 | 22 |
3 | 90 | 64.8 | 1450 | 30 |
4 | 90 | 86.4 | 1450 | 45 |
5 | 90 | 108 | 1450 | 55 |
6 | 90 | 129.6 | 1450 | 75 |
7 | 90 | 151.2 | 1450 | 75 |
8 | 90 | 172.8 | 1450 | 90 |
9 | 90 | 194.4 | 1450 | 90 |
150TSWA | 2 | 155 | 60 | 1450 | 45 |
3 | 155 | 90 | 1450 | 75 |
4 | 155 | 120 | 1450 | 90 |
5 | 155 | 150 | 1450 | 110 |
6 | 155 | 180 | 1450 | 135 |
7 | 155 | 210 | 1450 | 155 |
8 | 155 | 240 | 1450 | 180 |
9 | 155 | 270 | 1450 | 180 |
因产品生产批次、型号不同，产品图片及外形尺寸等仅供参考，详情可联系我们的销售人员
