首 页 >> 不锈钢多级泵 >> CDLF系列轻型不锈钢立式多级泵
轻型不锈钢立式多级泵_CDLF

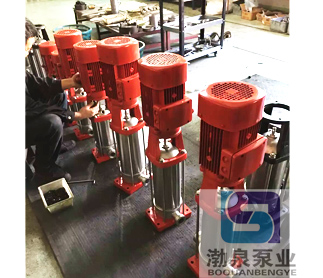

CDLF系列轻型不锈钢立式多级泵


以下为系列产品选型范围,具体型号参考性能参数表
口径范围:  25-150 mm
流量范围:  0.4-240 m3/h
扬程范围:  13-305 m
材质:304、316、316L不锈钢
常规产品全部现货供应,缩短了交货期。
应用领域: 供水:水厂过滤与输送,水厂分区送水、主管增压、高层建筑增压。



产品介绍

轻型不锈钢立式多级泵CDLF系列(以下简称多级离心泵)是吸取了国内外技术而设计制造的非自吸立式多级离心泵,采用标准立式电机和快装式机械密封,更换非常方便。

CDL/CDLF轻型不锈钢立式多级泵是一种多功能产品,可以输送从自来水到工业液体的各种不同介质,适应于不同温度、流量和压力范围,CDL适用于无腐蚀性液体,CDLF适用于轻度腐蚀性液体。泵的过流部分均采用不锈钢(304\316)材料制成,可适用于轻度腐蚀性介质。该产品可替代国外CR、CRN等同类产品。产品投放市场后,以其高效节能、质量可靠、使用范围广等特点,深受广大用户的喜爱。



二、产品特征:
1、采用优良的水力模型制造工艺,大大提高泵的性能及使用寿命。
2、由于轴封采用材料为硬质合金及氟橡胶的机械密封,可提高泵运行的可靠性及输送介质的温度。
3、该不锈钢多级泵的过流部分采用不锈钢板冲压焊接而成,使得泵可适用于轻度腐蚀性介质。
4、整体结构紧凑、体积小、重量轻、噪声低、节能效果显著,检修方便。
5、轻型不锈钢立式多级泵的进水口与出水口位于泵座同一水平线上,可直接用于管路当中。
6、采用标准电机,用户可方便地根据需要配备电机。
7、可根据用户需要配备智能保护器,对泵干转、缺相、过载等进行有效保护。



三、产品用途:
1、供水:水厂过滤与输送,水厂分区送水、主管增压、高层建筑增压。
2、工业增压:流程水系统、清洗系统、高压冲洗系统、消防系统。
3、工业液体输送:冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸和碱。
4、水处理:超滤系统、反渗透系统、蒸馏系统、分离器、游泳池。
5、灌溉:农田灌溉、喷灌、滴灌。



四、输送介质:
1、稀薄、清洁、不含固体颗粒或纤维的非易燃易爆液体。
2、泵可以输送诸如矿泉水、软化水、纯水、清油和其它轻化工介质。
3、当输送液体的密度或粘度大于水,如需要,必须配用大功率电机。
4、泵是否适用于某一特定液体由多种因素决定,其中最重要的是氯含量、PH值、温度和溶济、油的含量等。



五、运行条件:
1、稀薄、干净、非易燃易爆并不含固体颗粒或纤维的液体。
2、液体温度:常温型-15℃~+70℃、热水型-15℃~+120℃。
3、环境温度:最高+40℃。
4、海拔:最高1000m。



六、电机:
电机为全封闭,风冷式二极标准电机
防护等级:IP55
绝缘等级:F
标准电压,
50Hz:
1×220-230/240V
3×200-220/346-380V
3×220-240/380-415V
3×380-415V



八、型号意义:

CDL     F    4 — 120
|        |     |        |
|        |     |        |______  级数×10
|        |     |
|        |     |__________ 额定流量m3/h
|        |
|        |_____________ 流过部件为不锈钢(304或316)
|
|_________________  轻型不锈钢立式多级离心泵

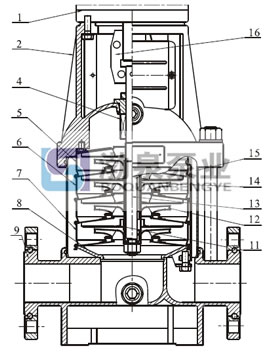

九、截面图:

CDLF截面图

序号
零件名称
材料
对照代号/AISI/ASTM
1
电机


2
泵头
铸铁
ASTM25B
4
机械密封


5
出水导叶
不锈钢
AISI304
6
导叶
不锈钢
AISI304
7
支撑导叶
不锈钢
AISI304
8
导流器
不锈钢
AISI304
11
轴承
碳化钨

12
叶轮
不锈钢
AISI304
13
不锈钢
AISI304
14
叶轮隔套
不锈钢
AISI304
15
耐压筒
不锈钢
AISI304
16
联轴器
碳钢

CDLF
3
泵头衬里
不锈钢
AISI304
9
进出水段
不锈钢
AISI304
10
底座
铸铁
ASTM25B
CDL
9
进出水段
铸铁
ASTM25B

参数表

型号
扬程
流量
电机功率
转速
(m)
(m3/h)
(KW)
(r/min)
CDL1-2
11.5
1
0.37
2900
CDL1-3
17
1
0.37
2900
CDL1-4
22.5
1
0.37
2900
CDL1-5
28
1
0.37
2900
CDL1-6
33.5
1
0.37
2900
CDL1-7
39
1
0.37
2900
CDL1-8
45
1
0.55
2900
CDL1-9
51
1
0.55
2900
CDL1-10
57
1
0.55
2900
CDL1-17
95
1
1.1
2900
CDL1-19
106
1
1.1
2900
CDL1-21
117
1
1.1
2900
CDL1-23
128
1
1.1
2900
CDL1-25
139
1
1.5
2900
CDL1-27
150
1
1.5
2900
CDL1-30
166
1
1.5
2900
CDL1-33
183
1
2.2
2900
CDL1-36
200
1
2.2
2900
CDL2-2
15
2
0.37
2900
CDL2-3
22
2
0.37
2900
CDL2-4
30
2
0.55
2900
CDL2-5
37
2
0.55
2900
CDL2-6
45
2
0.75
2900
CDL2-7
52
2
0.75
2900
CDL2-9
67
2
1.1
2900
CDL2-11
82
2
1.1
2900
CDL2-13
98
2
1.5
2900
CDL2-15
112
2
1.5
2900
CDL2-18
136
2
2.2
2900
CDL2-22
165
2
2.2
2900
CDL2-26
198
2
3.0
2900
CDL3-2
9
3
0.37
2900
CDL3-3
14
3
0.37
2900
CDL3-4
19
3
0.37
2900
CDL3-5
23
3
0.37
2900
CDL3-6
28
3
0.55
2900
CDL3-7
32
3
0.55
2900
CDL3-8
37
3
0.75
2900
CDL3-9
42
3
0.75
2900
CDL3-10
47
3
0.75
2900
CDL3-11
51
3
1.1
2900
CDL3-12
55
3
1.1
2900
CDL3-13
60
3
1.1
2900
CDL3-15
69
3
1.1
2900
CDL3-17
79
3
1.5
2900
CDL3-19
88
3
1.5
2900
CDL3-21
98
3
2.2
2900
CDL3-23
107
3
2.2
2900
CDL3-25
116
3
2.2
2900
CDL3-27
124
3
2.2
2900
CDL3-29
133
3
2.2
2900
CDL3-31
142
3
3
2900
CDL3-33
151
3
3
2900
CDL3-36
168
3
3
2900
CDL4-2
15
4
0.37
2900
CDL4-3
24
4
0.55
2900
CDL4-4
32
4
0.75
2900
CDL4-5
40
4
1.1
2900
CDL4-6
48
4
1.1
2900
CDL4-7
56
4
1.5
2900
CDL4-8
64
4
1.5
2900
CDL4-10
81
4
2.2
2900
CDL4-12
95
4
2.2
2900
CDL4-14
112
4
3
2900
CDL4-16
129
4
3
2900
CDL4-19
153
4
4
2900
CDL4-22
178
4
4
2900
CDL8-2/1
9
8
0.75
2900
CDL8-2
18
8
0.75
2900
CDL8-3
27
8
1.1
2900
CDL8-4
36
8
1.5
2900
CDL8-5
45
8
2.2
2900
CDL8-6
54
8
2.2
2900
CDL8-8
73
8
3.0
2900
CDL8-10
92
8
4.0
2900
CDL8-12
111
8
4.0
2900
CDL8-14
130
8
5.5
2900
CDL8-16
148
8
5.5
2900
CDL8-18
167
8
7.5
2900
CDL8-20
186
8
7.5
2900
CDL12-2
20
12
1.5
2900
CDL12-3
30
12
2.2
2900
CDL12-4
40
12
3
2900
CDL12-5
50
12
3
2900
CDL12-6
60
12
4
2900
CDL12-7
70
12
5.5
2900
CDL12-8
80
12
5.5
2900
CDL12-9
91
12
5.5
2900
CDL12-10
101
12
7.5
2900
CDL12-12
121
12
7.5
2900
CDL12-14
141
12
11
2900
CDL12-16
162
12
11
2900
CDL12-18
183
12
11
2900
CDL16-2
22
16
2.2
2900
CDL16-3
34
16
3.0
2900
CDL16-4
46
16
4.0
2900
CDL16-5
58
16
5.5
2900
CDL16-6
70
16
5.5
2900
CDL16-7
82
16
7.5
2900
CDL16-8
94
16
7.5
2900
CDL16-10
118
16
11
2900
CDL16-12
141
16
11
2900
CDL16-14
166
16
15
2900
CDL16-16
189
16
15
2900
CDL20-1
10
20
1.1
2900
CDL20-2
23
20
2.2
2900
CDL20-3
35
20
4.0
2900
CDL20-4
47
20
5.5
2900
CDL20-5
58
20
5.5
2900
CDL20-6
70
20
7.5
2900
CDL20-7
82
20
7.5
2900
CDL20-8
94
20
11
2900
CDL20-10
118
20
11
2900
CDL20-12
142
20
15
2900
CDL20-14
166
20
15
2900
CDL20-17
202
20
18.5
2900
CDL32-10-1
9
32
1.5
2900
CDL32-10
13
32
2.2
2900
CDL32-20-2
20
32
3.0
2900
CDL32-20
27
32
4.0
2900
CDL32-30-2
33
32
5.5
2900
CDL32-30
40
32
5.5
2900
CDL32-40-2
46
32
7.5
2900
CDL32-40
53
32
7.5
2900
CDL32-50-2
60
32
11
2900
CDL32-50
67
32
11
2900
CDL32-60-2
74
32
11
2900
CDL32-60
81
32
11
2900
CDL32-70-2
88
32
15
2900
CDL32-70
95
32
15
2900
CDL32-80-2
102
32
15
2900
CDL32-80
109
32
15
2900
CDL32-90-2
117
32
18.5
2900
CDL32-90
124
32
18.5
2900
CDL32-100-2
131
32
18.5
2900
CDL32-100
138
32
18.5
2900
CDL32-110-2
146
32
22
2900
CDL32-110
153
32
22
2900
CDL32-120-2
160
32
22
2900
CDL32-120
167
32
22
2900
CDL32-130-2
174
32
30
2900
CDL32-130
181
32
30
2900
CDL32-140-2
189
32
30
2900
CDL32-140
196
32
30
2900
CDL42-10-1
16
42
3.0
2900
CDL42-10
20
42
4.0
2900
CDL42-20-2
32
42
5.5
2900
CDL42-20
41
42
7.5
2900
CDL42-30-2
52
42
11
2900
CDL42-30
61
42
11
2900
CDL42-40-2
73
42
15
2900
CDL42-40
81
42
15
2900
CDL42-50-2
93
42
18.5
2900
CDL42-50
101
42
18.5
2900
CDL42-60-2
113
42
22
2900
CDL42-60
122
42
22
2900
CDL42-70-2
134
42
30
2900
CDL42-70
142
42
30
2900
CDL42-80-2
154
42
30
2900
CDL42-80
162
42
30
2900
CDL42-90-2
174
42
30
2900
CDL42-90
183
42
37
2900
CDL42-100-2
194
42
37
2900
CDL42-100
203
42
37
2900
CDL42-110-2
217
42
45
2900
CDL42-110
225
42
45
2900
CDL42-120-2
238
42
45
2900
CDL42-120
247
42
45
2900
CDL42-130-2
259
42
45
2900
CDL65-10-1
13
65
4.0
2900
CDL65-10
20
65
5.5
2900
CDL65-20-2
26
65
7.5
2900
CDL65-20-1
33
65
11
2900
CDL65-20
40
65
11
2900
CDL65-30-2
46
65
15
2900
CDL65-30-1
53
65
15
2900
CDL65-30
60
65
18.5
2900
CDL65-40-2
66
65
18.5
2900
CDL65-40-1
73
65
22
2900
CDL65-40
80
65
22
2900
CDL65-50-2
88
65
30
2900
CDL65-50-1
95
65
30
2900
CDL65-50
102
65
30
2900
CDL65-60-2
110
65
30
2900
CDL65-60-1
117
65
37
2900
CDL65-60
124
65
37
2900
CDL65-70-2
132
65
37
2900
CDL65-70-1
139
65
37
2900
CDL65-70
146
65
45
2900
CDL65-80-2
154
65
45
2900
CDL65-80-1
161
65
45
2900
CDL85-10-1
14
85
5.5
2900
CDL85-10
20
85
7.5
2900
CDL85-20-2
30
85
11
2900
CDL85-20
41
85
15
2900
CDL85-30-2
52
85
18.5
2900
CDL85-30
64
85
22
2900
CDL85-40-2
75
85
30
2900
CDL85-40
86
85
30
2900
CDL85-50-2
98
85
37
2900
CDL85-50
110
85
37
2900
CDL85-60-2
122
85
45
2900
CDL85-60
134
85
45
2900
CDL120-10
18.5
120
11
2950
CDL120-20-1
34.5
120
18.5
2950
CDL120-20
40
120
22
2950
CDL120-30
61
120
30
2950
CDL120-40-1
76
120
37
2950
CDL120-50-1
97
120
45
2950
CDL120-60-1
118
120
55
2950
CDL120-70
145
120
75
2950
CDL150-10-1
12.5
150
11
2950
CDL150-10
18.5
150
15
2950
CDL150-20-1
35
150
22
2950
CDL150-30-2
49
150
30
2950
CDL150-30
63
150
37
2950
CDL150-40-1
77
150
45
2950
CDL150-50-2
92
150
55
2950
CDL150-60
130
150
75
2950





因产品生产批次、型号不同,产品图片及外形尺寸等仅供参考,详情可联系我们的销售人员



地址:上海市普陀区武威东路479-8号 电话:021-36527613 021-36527623 传真:021-36527636 E-mail:Mail@boquanpump.com
上海渤泉泵业制造有限公司 版权所有 网站地图
