首 页 >> 产品展示 >> 16CQ-8不锈钢磁力驱动泵

16CQ-8不锈钢磁力驱动泵




产品介绍

16CQ-8不锈钢磁力驱动泵概述

16CQ-8不锈钢磁力驱动泵(简称磁力泵)是将永磁联轴器的工作原理应用于离心泵的新产品,设计合理、工艺先进、具有全密封、无泄漏、耐腐蚀的特点,其性能达到国外同类产品的先进水平。

磁力泵以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其它泵机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀,高强度的工程塑料,刚玉陶瓷,不锈钢等作为制造材料,因此它具有良好的抗腐蚀性能,并可以使被输送介质免受污染。

型号与意义

主要材料及用途

磁力泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构、国防工业等单位抽送酸、碱液、油类,稀有贵重液、毒液、挥发性液体,以及循环水设备配套、过滤机配套。特别是易漏、易燃、易爆液体的抽送,选用此泵则更为理想。

磁力泵材质种类

1)工程塑料泵(增强聚丙烯)型号有:8CQ—2、10CQ—3、14CQ—5、16CQ—8、20CQ—12、32CQ—15、40CQ—20、50CQ—25、50CQ—32、65CQ—32。
2)不锈钢泵(1Cr18Ni9Ti)型号有:16CQ—8、20CQ—12、32CQ—15、32CQ—25、40CQ—20,40CQ—32、50CQ—25,50CQ—32,50CQ—50,65CQ—25,65CQ—32、80CQ—35、80CQ—50、100CQ—35、100CQ—50、125CQ—20、125CQ—32、150CQ—20、150CQ—32。

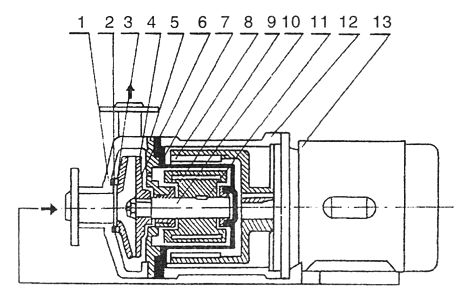

磁力泵结构示意图

1

泵壳

2

静环

3

动环

4

叶轮

5

密封圈

6

隔板

7

隔离套

8

外磁钢总成

9

内磁钢总成

10

泵轴

11

轴套

12

联接架

13

电机

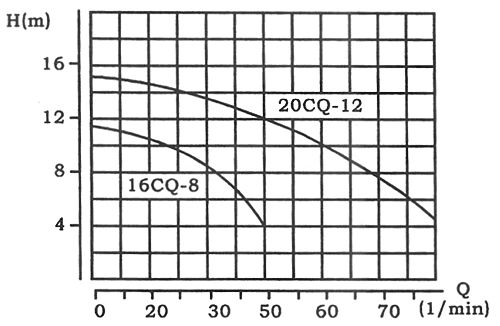

16CQ-8不锈钢磁力驱动泵 性能曲线图

16CQ-8不锈钢磁力驱动泵 参数表

型号 进口
口径
(mm)
出口
口径
(mm)
流量
(m3/h)
流量
(l/min)
扬程
(m)
效率
(%)
转速
(r/min)
电机功率
(kw)
必须汽
蚀余量
(m)
材质 重量
(KG)
16CQ-8
16
12
1.5
25
8
2800
0.12
220V
不锈钢304
13

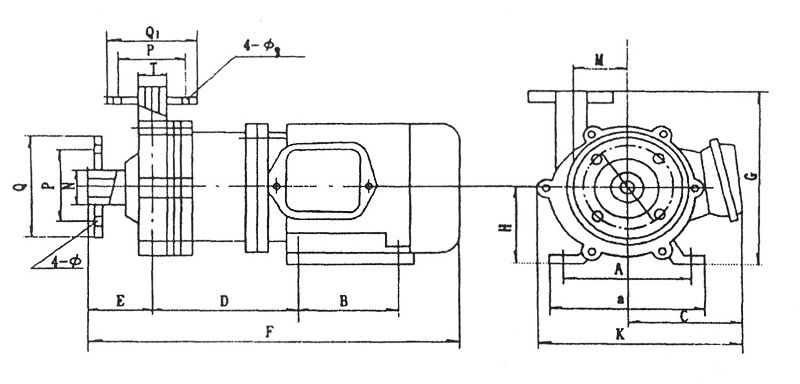

16CQ-8不锈钢磁力驱动泵 安装尺寸表与示意图

型号
A
B
C
D
E
F
G
H
J
a
K
M
N
机座螺孔
P
P1
Q
Q1
Φ
Φ1
连接方式
16CQ-8
90
71
80
125
55
320
160
65
18
115
140
40
22
Φ11
管子连接



因产品生产批次、型号不同,产品图片及安装尺寸仅供参考,详情可联系我们的销售人员了解更多16CQ-8不锈钢磁力驱动泵相关信息!
