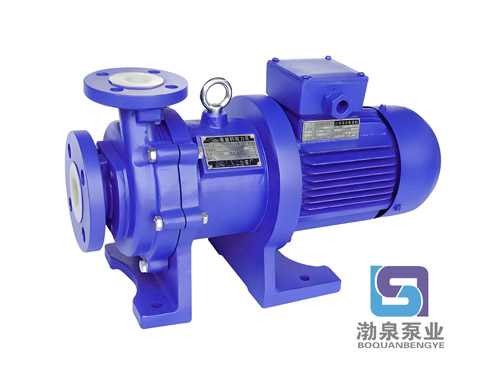

CQB40-32-145F 氟塑料磁力泵




产品介绍

产品特点
CQB40-32-145F 氟塑料磁力泵的过流部件均采用“聚偏二氟塑料合金(PVF2)和超高分子量聚乙烯(UHMWPE)”制造。在常温下,PVF2对卤素、卤代烃、强氟化剂、沸酸、碱等多种有机溶剂都有良好耐蚀性;UHMWPE对非氟化性酸(稀硫酸、硝酸及浓度较大的盐酸、磷酸、氢氟酸、甲酸、乙酸)、氨和胺及各种碱、盐溶液都有良好的耐蚀性,两种材料都不耐强氟化性酸的腐蚀。氟合金泵的外壳为金属材料,有足够的强度承受管道以及外界的机械冲击。传动功率3KW以下的采用全氟结构。防漏设计取消了轴封,利用磁力偶合间接驱动,完全消除了滴漏的烦恼,绝不污染使用场地。由于衬氟磁力离心泵的过流部分选用“氟塑料合金”制造。可连续输送任意浓度的酸、碱、强氧化剂等腐蚀介质而毫不受损。

工作原理
驱动装置采用主动磁铁联轴器直接装在电机轴上,泵室完全封闭,通过磁力偶合间接氟塑料磁力驱动泵轴上带磁铁的叶轮旋转结构紧凑、安全节能。
坚固耐用的泵体结构虽然接触液体部分是氟塑料,但泵外壳是金属材料,故泵体足以承受管道的重量及抵受机械性冲击。

主要用途
本产品广泛适用于:石油化工、制酸制碱、有色金属冶炼、汽车制造的酸洗工艺、稀土分离、农药、染料、医药、造纸、电镀、无线电等行业。
使用温度:-20℃至100℃。

结构图

1泵 壳球墨铸铁内衬聚偏二氟乙烯
2静环99.5%氧化铝陶瓷
3动环填充聚四氟乙烯

4

叶轮聚偏二氟乙烯
5内转子总成聚偏二氟乙烯
6轴套碳化硅、陶瓷、四氟
7碳化硅
8止推环99.5%氧化铝陶瓷
9隔离套氟塑料注塑成型
10外磁钢总成强磁材料

型 号
口径
流量 (m3/h)
扬程 (m)
电机功率 (kW)

电 压

(V)

材 质
进口(mm)
出口(mm)
CQB15-10-85F
15
15
1.8
8
0.12
220/380

CQB20-15-105F
25
18
3
12
0.37
220/380
CQB32-25-125F
32
25
3.2
20
0.75
380
CQB32-25-145F
32
25
3.2
25
0.75
380
CQB40-32-115F
40
32
6.3
15
0.75
380
CQB40-32-145F
40
32
6.3
25
1.5
380
CQB40-32-160F
40
32
6.3
32
2.2
380
CQB50-40-125F
50
40
12.5
20
2.2
380
CQB50-40-160F
50
40
12.5
32
3
380
CQB65-50-125F
65
50
25
20
3
380
CQB65-50-160F
65
50
25
32
5.5
380
CQB80-65-125F
80
65
50
20
7.5
380
CQB80-65-160F
80
65
50
32
11
380
CQB100-80-125F
100
80
100
20
11
380
CQB100-80-160F
100
80
100
32
18.5
380
注:表中CQB32-25-125F----CQB100-80-160F都可配防爆电机


因产品生产批次、型号不同,产品图片及安装尺寸仅供参考,详情可联系我们的销售人员了解更多CQB40-32-145F 氟塑料磁力泵相关信息!
