产品介绍
产品概述： 防爆导热油泵LQRY50-32-200为耐高温型油泵。导热油泵采用自热散热系统，不需要用水来冷却泵体，结构简化，体积变小，运行成本降低，性能却非常可靠。因此在各种输送高温液体的场合中得到使用。由于导热油泵用于输送温度较高的液体，因此对密封件和轴承的耐腐蚀性，耐高温性要求极高。机械密封与填料密封均具有良好的热态适应性，机械密封采用硬 质合金材料。机械强度极高。这些都是保证导热油泵良好运行的必要条件。 LQRY导热油泵技术先进、效率高，在热态下能长期稳定运转无泄漏，无附加冷却系统，使用安全可靠等特点，在我国载热体加热系统中得到了广泛的使用，已经进入石油、化工、橡胶、塑料、制药、纺织、印染、筑路、食品等各个工业领域，主要用于输送不含固体颗粒的弱腐性高温液体，使用温度≤370℃，是一种理想的热油循环泵。

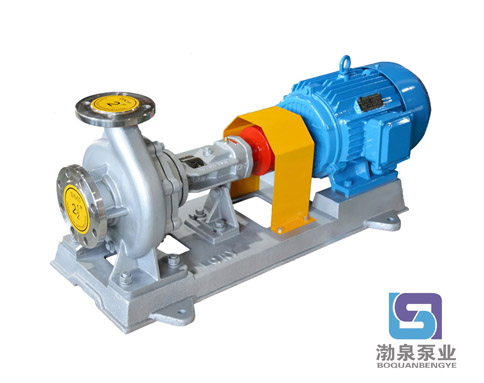

结构特点： 防爆导热油泵LQRY50-32-200是本单位消化吸收国外油泵的基础上研制的第二代产品，基本结构形式为单级单吸悬臂式脚支撑结构，泵的进口为轴向吸入，出口为中心垂直向上，和电机同装于底座上。 LQRY导热油泵的支撑采用了双端球轴承支撑的结构形式，前端采用润滑油润滑，后端采用润滑脂润滑，中间有一导油管，用以随时观察密封情况和回收导热油。 LQRY导热油泵采用自热散热结构，改变了传统的水冷却结构，使结构简单，体积小，节约运行费用，性能好，使用可靠。
密封性能： （1）采用填料密封和机械密封相结合的形式，填料密封用耐高温的填料，具有良好的热态适应性，而机械密封则采用机械强度高，耐磨性好的硬质合金材料，保证了高温情况下的密封性能。 （2）采用第三代聚四氟乙烯（简称PTFE）做唇形密封，使密封性能产生了飞跃，比橡胶类密封可靠性提高25倍，耐腐蚀性能极强。 流量范围：4.5-400m3/h 扬程范围：15-85m 使用温度：-20℃-370℃ 配套功率：0.75-20KW 工作压力：≤1.6MPa 过流材质：合金钢
性能参数：
型号 | 流量
(m3/h) | 扬程
(m) | 转速
(r/min) | 功率 (KW) | 效率
(%) | 气蚀余量
NPSH(m) | 轴功率 | 配用功率 | 26-20-100 | 4.5 | 15 | 2825 | 0.45 | 0.75 | 40 | 0.8 | 50-32-150 | 8 | 22 | 2840 | 1.0 | 1.5 | 42 | 1.6 | 50-32-160 | 10 | 25 | 2840 | 1.5 | 2.2 | 42 | 1.8 | 50-50-150 | 24 | 18 | 2890 | 3.1 | 4 | 46 | 1.8 | 50-50-170 | 12.5 | 32 | 2890 | 3.2 | 4 | 45 | 2.5 | 65-40-160 | 12.5 | 25 | 2880 | 2.5 | 3 | 45 | 2.2 | 65-50-150 | 50 | 16 | 2900 | 4.2 | 5.5 | 52 | 2.8 | 65-50-180 | 32 | 32 | 2900 | 4.5 | 5.5 | 52 | 2.7 | 65-50-170 | 40 | 25 | 2900 | 4.5 | 5.5 | 52 | 2.7 | 65-40-190 | 18 | 40 | 2890 | 4.5 | 5.5 | 52 | 2.8 | 65-40-200 | 25 | 50 | 2900 | 6.7 | 7.5 | 63 | 3.1 | 80-50-180 | 40 | 40 | 2900 | 6.7 | 7.5 | 63 | 3.1 | 80-50-170 | 60 | 20 | 2900 | 6.7 | 7.5 | 63 | 3.1 | 100-65-190 | 60 | 38 | 2930 | 9.2 | 11 | 68 | 3.9 | 100-65-200 | 80 | 40 | 2930 | 12.5 | 15 | 70 | 3.5 | 100-65-210 | 90 | 45 | 2930 | 15.7 | 18.5 | 70 | 3.6 | 100-65-220 | 58 | 50 | 2930 | 12.5 | 15 | 68 | 3.5 | 100-65-230 | 58 | 60 | 2930 | 15.5 | 18.5 | 62 | 3.5 | 100-65-230 | 100 | 55 | 2940 | 19.5 | 22 | 70 | 3.6 | 100-65-240 | 100 | 70 | 2950 | 25.5 | 30 | 69.8 | 4.1 | 100-65-257 | 100 | 80 | 2950 | 32.5 | 37 | 67 | 3.6 | 125-100-190 | 155 | 30 | 2940 | 20 | 22 | 72 | 3.6 | 125-100-220 | 160 | 45 | 2950 | 25.5 | 37 | 75.2 | 3.6 | 125-80-250 | 160 | 60 | 2970 | 35.5 | 45 | 74.2 | 5 | 125-100-245 | 300 | 55 | 2970 | 61 | 75 | 74 | 7.5 | 125-100-250 | 200 | 60 | 2970 | 42.8 | 55 | 76.4 | 6 | 125-100-260 | 300 | 70 | 2970 | 75.3 | 90 | 78.2 | 8 | 125-100-265 | 200 | 80 | 2970 | 59 | 75 | 74 | 6 | 125-100-257 | 260 | 70 | 2970 | 64.3 | 75 | 77.1 | 6.8 | 125-100-270 | 300 | 70 | 2970 | 75.3 | 90 | 78.2 | 8 | 125-100-280 | 260 | 85 | 2970 | 75 | 90 | 76 | 6.8 | 150-125-250 | 350 | 60 | 2970 | 75.2 | 90 | 76 | 8.6 | 150-125-240 | 400 | 50 | 2970 | 72 | 90 | 76 | 9.8 | 150-125-270 | 340 | 76 | 2970 | 89.5 | 110 | 78.6 | 8.5 | 150-125-250 | 400 | 60 | 2970 | 88 | 110 | 74 | 9.8 | 150-125-280 | 400 | 78 | 2970 | 106 | 132 | 80.6 | 9.8 | 150-125-280 | 370 | 85 | 2970 | 106 | 132 | 80 | 9.7 | 250-200-500 | 500 | 80 | 1480 | 136 | 160 | 76 | 5 | 300-250-500 | 600 | 80 | 1480 | 158 | 185 | 70 | 9 | 250-200-550 | 700 | 80 | 1480 | 190 | 220 | 81 | 14 | 200-200-400 | 400 | 50 | 1450 | 74 | 90 | 81 | 6.8 | 200-200-400A | 350 | 35 | 1450 | 61 | 75 | 80 | 6 | 300-300-300 | 720 | 30 | 1480 | 75 | 90 | 82 | 6.7 | 300-300-300A | 600 | 22 | 1480 | 69 | 90 | 80 | 6.5 | 350-300-300 | 800 | 20 | 1480 | 63 | 75 | 82 | 6.2 | 350-300-400 | 800 | 50 | 1480 | 190 | 185 | 83 | 6.2 | 400-350-300 | 1080 | 20 | 1480 | 92 | 110 | 78 | 6.0 | 400-350-400 | 1080 | 30 | 1480 | 112 | 132 | 76 | 6.0 | 500-400-300 | 1400 | 20 | 1480 | 145 | 160 | 80 | 6.0 |
因产品生产批次、型号不同，产品图片及安装尺寸仅供参考，详情可联系我们的销售人员了解更多防爆导热油泵LQRY50-32-200相关信息！
|
