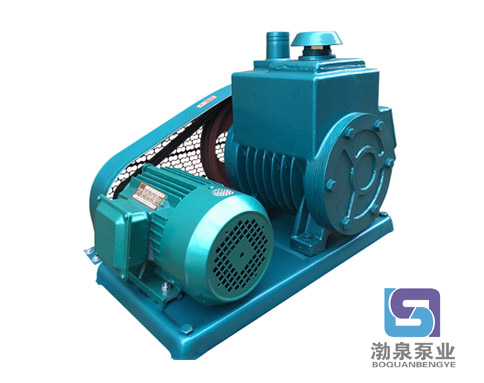

2X-8A 树脂脱泡专用泵 旋片式真空泵




产品介绍

2X-8A 树脂脱泡专用泵 旋片式真空泵产品概述:
2X-15A旋片式真空泵是用以抽除特定密封容器内的气体,使该容器获得一定真空的基本设备,泵采用铸铁制造,而且比较精密,泵的整个工作过程都是和真空油联系在一起的,所以它不适用于抽除含氧过高、有毒、有爆炸性、可浸蚀铸铁和对真空油起化学反应的各种气体。真空泵的应用遍及各个科学领域和各种企业事业单位,可供冶金、化工、轻工、石油、医疗、制药、印染、电器、电真空、半导体、食品、原子能、纺织等科研机关、大专院校、工矿企业作科研和生产与教学之用。

工作原理:
2X-8A 树脂脱泡专用泵 旋片式真空泵由泵体、转子、旋片、端盖、弹簧等组成。在真空泵的腔内偏心地安装一个转子,转子外圆与泵腔内表面相切(二者有很小的间隙),转子槽内装有带弹簧的二个旋片,将定子分隔成两个工作腔(高、低级工作腔),旋转时,靠离心力和弹簧的张力使旋片顶端与泵腔的内壁保持接触,转子旋转带动旋片沿泵腔内壁滑动,使得高级工作腔容积周期性扩大而吸气,低级工作腔容积周期性缩小而压缩气体,借助气体和油的压力推开排气阀排气,从而获得真空。

产品特点:
1.用来对密封容器抽除气体获得高真空的基本设备,可单独使用,也可作为前级泵。
2.可用于真空冶炼、真空焊接、真空浇铸、真空干燥以及化工制药,电真空器件等工业的真空作业。
3.不适用于抽除含氧过高的、有毒的、有爆炸性的,对金属有腐蚀作用的、对泵油起化学反应的,以及含有颗粒尘埃的气体,也不适于把气体从一个容器输送到另一个容器作输送泵用。
4.该系列真空泵可单独使用,亦可作为增压泵、扩散泵、分子泵及钛泵的前级泵使用,没有气镇阀时,可抽送适量的可凝性气体、湿空气或气水混合气体,但介质中不能含有颗粒状固体物质。

性能参数:

项目

型号

2X-2

2X-4A

2X-8A

2X-8

2X-15A

2X-15

2X-30

2X-70

抽气速率

2

4

8

15

30

70

极限

真空

Pa

(Torr)

关气镇

6×10-2≤5×10-4110

开气镇

6×10-15×10-3

≤1×10-2

电机功率(KW

0.37

0.55

1.1

1.5

3

5.5

温升(

≤40

进气口径(mm

18

25

25

40

65

80

转速(r/min

450

590

420

用油量(L

0.7

1.0

2.0

2.8

3.0

4.2

噪声dBA

≤68

≤68

≤70

≤75

≤78(~70

外形尺寸(cm

56×31×39

56×34×37

79×43×54

79×53×54

78×50×56

91×65×70

适用电磁阀型号

DDC-JQ25

DDC-JQ40

DDC-JQ65

DDC-JQ80

重量(kg

58

55

80

140

245

330

冷却方式

自然冷却

水冷

自然冷

水冷

冷却水量(L/min

——

0.5

——

0.8

1

2


注意事项:

1、查看油位。油位应在油标中心,油位过低,对排气阀不能密封,影响真空度;油位过高,会引起起动时喷油。运转前,先将三角带脱下,将电机转向校正后,再起动,以免喷油。运转时,油位略有升高,属正常现象。油量不足时,采用l号真空泵油,从加油孔加入。油需经过滤,以免杂物进入,堵塞油孔。
2、2X型真空泵泵口如装接电磁阀,应与泵同时动作.
3、2X型真空泵开始起动时,应先点动起动按钮一、二次,以使泵腔内的油压至油箱内,然后再正式起动运转。
4、环境温度较高时,油温升高,粘度下降,饱和蒸汽增大,会引起极限真空下降,应加强通风散热。
5、检查泵的极限真空,应采用压缩式水银真空计。真空计应与泵口直接接通,运转30分钟内,将达到极限真空。
6、2X型真空泵停泵前应先关闭吸气口处阀门,与真空系统隔绝,然后停泵。
7、带有气镇阀的泵如在抽吸气体中含有较多的可凝性蒸汽时,要打开气镇阀。


因产品生产批次、型号不同,产品图片及安装尺寸仅供参考,详情可联系我们的销售人员了解更多2X-8A 树脂脱泡专用泵 旋片式真空泵相关信息!
