ISG65-200_立式单级离心泵

发布者：www.boquanpump.com 发布时间：16-07-28 阅读：次

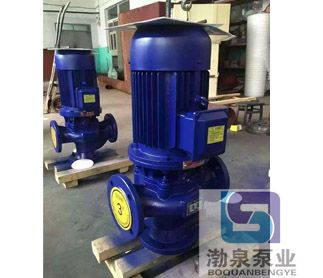

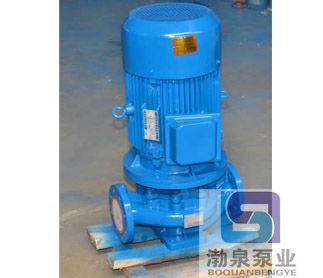

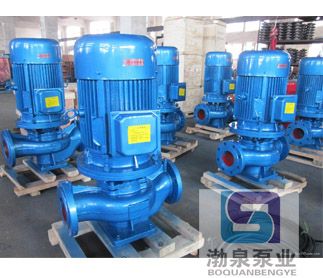

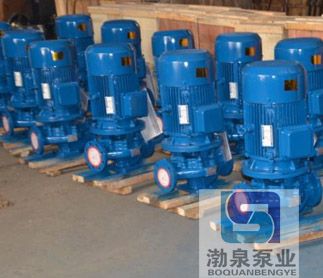

立式单级离心泵也是单级单吸离心泵，由于采用立式结构的设计所以也称为立式离心泵，这种离心泵是按行业标准的性能和尺寸设计的，该产品轴封选用硬质合金机械密封装置，具有高效节能、性能可靠、安装使用方便等特点。它将代替IS型卧式单级管道离心泵，该系列管道离心泵适用于工业和城市给水、排水，也可以用于农业灌溉，供输送清水和性质与水相似的液体，温度不超过80°c，超过80度可以选用热水型管道离心泵或者耐高温型管道离心泵。

二、立式单级离心泵 产品特点

1、ISG管道离心泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用。

2、叶轮直接安装在电机的长轴上，轴向尺寸短，结构紧凑，管道离心泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了立式离心泵的运行平稳，振动小、噪音低。

3、立式单级离心泵轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材料，耐磨密封，能有效地延长机械密封的使用寿命。

4、立式单级离心泵安装检修方便，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。

5、该系列管道离心泵可根据使用要求即流量和扬程的需要采用泵的串、并联运用方式。

6、可根据管路布置的要求采用泵的竖式和横式安装。

三、立式单级离心泵 系列主要用途

1、ISG型管道离心泵是离心泵系列产品中最为常用的一款产品，主要用于输送清水或者类似与清水的的液体之用，ISG型管道离心泵主要适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，ISG离心泵使用温度T＜80℃。

2、IRG（GRG）型热水管道离心泵广泛适用于：能源、冶金、化工、纺织、造纸、以及宾馆饭店等锅炉高温热水增压循环输送及城市采暖系统循环用泵，IRG型立式离心泵使用度T＜120℃，GRG型立式离心泵在IRG热水管道离心泵的基础上增设了外接冷却水装置所以使用温度小于240℃以内均能使用，使用之前必须外接冷水冷却。

序号	型号	流量 m3/h	扬程 m	转速 r/min	功率 KW

2	ISG25-125	4	20	2900	0.75
3	ISG25-160	4	32	2900	1.5
4	ISG25-160A	3.7	28	2900	1.1
5	ISG32-100(I)	6.3	20	2900	1.1
6	ISG32-125	5	20	2900	0.75
7	ISG32-125(I)	6.3	20	2900	1.1
8	ISG32-160	4.5	32	2900	1.5
9	ISG32-160A	4	25	2900	1.1
10	ISG32-160(I)	6.3	32	2900	2.2
11	ISG32-200	4.5	50	2900	3
12	ISG32-200A	4	40	2900	2.2
13	ISG32-200(I)	6.3	50	2900	4
14	ISG40-125	6.3	20	2900	1.1
15	ISG40-125A	5.6	16	2900	0.75
16	ISG40-160	6.3	32	2900	2.2
17	ISG40-160A	5.9	28	2900	1.5
18	ISG40-160B	5.2	24	2900	1.1
19	ISG40-200	6.3	50	2900	4
20	ISG40-200A	5.9	44	2900	3
21	ISG40-200B	5.5	38	2900	2.2
22	ISG40-250	6.3	80	2900	7.5
23	ISG40-250A	5.9	70	2900	5.5
24	ISG40-250B	5.5	60	2900	4
25	ISG40-100(I)	12.5	12.5	2900	1.1
26	ISG40-125(I)	12.5	25	2900	1.5
27	ISG40-125(I)A	10.5	16	2900	1.1
28	ISG40-160(I)	12.5	32	2900	3
29	ISG40-160(I)A	11.7	28	2900	2.2
30	ISG40-160(I)B	10.5	22.5	2900	1.5
31	ISG40-200(I)	12.5	50	2900	5.5
32	ISG40-200(I)A	11.7	44.5	2900	4
33	ISG40-200(I)B	10.5	35	2900	3
34	ISG40-250(I)	12.5	80	2900	11
35	ISG40-250(I)A	11.7	70	2900	7.5
36	ISG40-250(I)B	10.5	60	2900	5.5
37	ISG50-100	12.5	12.5	2900	1.1
38	ISG50-125	12.5	20	2900	1.5
39	ISG50-125A	11.2	17.2	2900	1.1
40	ISG50-160	12.5	32	2900	3
41	ISG50-160A	11.7	28	2900	2.2
42	ISG50-160B	10.5	22.5	2900	1.5
43	ISG50-200	12.5	50	2900	5.5
44	ISG50-200A	11.7	44.5	2900	4
45	ISG50-200B	10.5	35	2900	3
46	ISG50-250	12.5	80	2900	11
47	ISG50-250A	11.7	70	2900	7.5
48	ISG50-250B	10.5	60	2900	5.5
49	ISG50-100(I)	25	12.5	2900	1.5
50	ISG50-100(I)A	22.4	10	2900	1.1
51	ISG50-125(I)	25	20	2900	3
52	ISG50-125(I)A	22.4	16	2900	2.2
53	ISG50-160(I)	25	32	2900	4
54	ISG50-160(I)A	23.4	28	2900	3
55	ISG50-160(I)B	21.6	24	2900	3
56	ISG50-200(I)	25	50	2900	7.5
57	ISG50-200(I)A	23.4	44	2900	7.5
58	ISG50-200(I)B	21.6	37	2900	5.5
59	ISG50-250(I)	25	80	2900	15
60	ISG50-250(I)A	23.4	70	2900	11
61	ISG50-251(I)B	21.6	60	2900	11
62	ISG50-315(I)	25	125	2900	30
63	ISG50-315(I)A	23.4	110	2900	22
64	ISG50-315(I)B	23.6	93	2900	18.5
65	ISG65-100	25	12.5	2900	1.5
66	ISG65-100A	22.4	10	2900	1.1
67	ISG65-125	25	20	2900	3
68	ISG65-125A	22.4	16	2900	2.2
69	ISG65-160	25	32	2900	4
70	ISG65-160A	23.4	28	2900	3
71	ISG65-160B	21.6	24	2900	2.2
72	ISG65-200	25	50	2900	7.5
73	ISG65-200A	23.4	44	2900	5.5
74	ISG65-200B	21.6	37	2900	4
75	ISG65-250	25	80	2900	15
76	ISG65-250A	23.4	70	2900	11
77	ISG65-250B	21.6	60	2900	11
78	ISG65-315	25	125	2900	30
79	ISG65-315A	23.4	110	2900	22
80	ISG65-315B	21.6	93	2900	18.5
81	ISG65-100(I)	50	12.5	2900	3
82	ISG65-100(I)A	44.8	10	2900	2.2
83	ISG65-125(I)	50	20	2900	5.5
84	ISG65-125(I)A	44.8	16	2900	4
85	ISG65-160(I)	50	32	2900	7.5
86	ISG65-160(I)A	46.8	28	2900	5.5
87	ISG65-160(I)B	43.2	24	2900	4
88	ISG65-200(I)	50	50	2900	15
89	ISG65-200(I)A	46.8	44	2900	11
90	ISG65-200(I)B	43	37	2900	7.5
91	ISG65-250(I)	50	80	2900	22
92	ISG65-250(I)A	46.8	70	2900	18.5
93	ISG65-250(I)B	43	60	2900	15
94	ISG65-315(I)	50	125	2900	37
95	ISG65-315(I)A	45.8	110	2900	30
96	ISG65-315(I)B	43	93	2900	30
97	ISG80-100	50	12.5	2900	3
98	ISG80-100A	44.8	10	2900	2.2
99	ISG80-125	50	20	2900	5.5
100	ISG80-125A	44.8	16	2900	4
101	ISG80-160	50	32	2900	7.5
102	ISG80-160A	46.8	28	2900	5.5
103	ISG80-160B	43.2	24	2900	4
104	ISG80-200	50	50	2900	15
105	ISG80-200A	46.8	44	2900	11
106	ISG80-200B	43	37	2900	7.5
107	ISG80-250	50	80	2900	22
108	ISG80-250A	46.8	70	2900	18.5
109	ISG80-250B	43	60	2900	15
110	ISG80-315	50	125	2900	37
111	ISG80-315A	45.8	110	2900	30
112	ISG80-315B	43	93	2900	30
113	ISG80-315C	41	85	2900	22
114	ISG80-350	50	150	2900	55
115	ISG80-350A	44	142	2900	45
116	ISG80-350B	40	135	2900	37
117	ISG80-100(I)	100	12.5	2900	5.5
118	ISG80-100(I)A	89	10	2900	4
119	ISG80-125(I)	100	20	2900	11
120	ISG80-125(I)A	89	16	2900	7.5
121	ISG80-160(I)	100	32	2900	15
122	ISG80-160(I)A	93.5	28	2900	11
123	ISG80-160(I)B	86.4	24	2900	7.5
124	ISG80-200(I)	100	50	2900	22
125	ISG80-200(I)A	93.5	44	2900	18.5
126	ISG80-200(I)B	86.4	37	2900	15
127	ISG80-250(I)	100	80	2900	37
128	ISG80-250(I)A	93.5	70	2900	30
129	ISG80-250(I)B	86.4	60	2900	22
130	ISG80-315(I)	100	125	2900	75
131	ISG80-315(I)A	93.5	110	2900	55
132	ISG80-315(I)B	86.4	93	2900	45
133	ISG80-315(I)C	80	85	2900	37
134	ISG100-100	100	12.5	2900	5.5
135	ISG100-100A	89	10	2900	4
136	ISG100-125	100	20	2900	11
137	ISG100-125A	89	16	2900	7.5
138	ISG100-160	100	32	2900	15
139	ISG100-160A	93.5	28	2900	11
140	ISG100-160B	86.4	24	2900	7.5
141	ISG100-200	100	50	2900	22
142	ISG100-200A	93.5	44	2900	18.5
143	ISG100-200B	86.4	37	2900	15
144	ISG100-250	100	80	2900	37
145	ISG100-250A	93.5	70	2900	30
146	ISG100-250B	86.4	60	2900	22
147	ISG100-315	100	125	2900	75
148	ISG100-315A	93.5	110	2900	55
149	ISG100-315B	86.4	93	2900	45
150	ISG100-350	100	150	2900	90
151	ISG100-350A	88	142	2900	75
152	ISG100-350B	80	135	2900	55
153	ISG100-100(I)	160	12.5	2900	11
154	ISG100-125(I)	160	20	2900	15
155	ISG100-125(I)A	143	16	2900	11
156	ISG100-160(I)	160	32	2900	22
157	ISG100-160(I)A	150	28	2900	18.5
158	ISG100-200(I)	160	50	2900	37
159	ISG100-200(I)A	150	44	2900	30
160	ISG100-200(I)B	138	37	2900	22
161	ISG100-250(I)	160	80	2900	55
162	ISG100-250(I)A	150	70	2900	45
163	ISG100-250(I)B	138	60	2900	37
164	ISG125-100	160	12.5	2900	11
165	ISG125-100A	143	10	2900	7.5
166	ISG125-125	160	20	2900	15
167	ISG125-125A	143	16	2900	11
168	ISG125-160	160	32	2900	22
169	ISG125-160A	150	28	2900	18.5
170	ISG125-160B	138	24	2900	15
171	ISG125-200	160	50	2900	37
172	ISG125-200A	150	44	2900	30
173	ISG125-200B	138	37	2900	22
174	ISG125-250	160	80	2900	55
175	ISG125-250A	150	70	2900	45
176	ISG125-250B	138	60	2900	37
177	ISG125-315	160	125	2900	90
178	ISG125-315A	150	110	2900	75
179	ISG125-315B	143	100	2900	75
180	ISG125-315C	134	88	2900	55
181	ISG150-125	160	24	2900	11
182	ISG150-125A	150	16	2900	7.5
183	ISG150-160	160	32	2900	22
184	ISG150-160A	150	28	2900	18.5
185	ISG150-160B	140	24	2900	15
186	ISG150-200	160	50	2900	37
187	ISG150-200A	150	44	2900	30
188	ISG150-200B	140	38	2900	22
189	ISG150-250	200	80	2900	75
190	ISG150-250A	187	70	2900	55
191	ISG150-250B	172	60	2900	45
192	ISG150-315	200	125	2900	110
193	ISG150-315A	187	110	2900	90
194	ISG150-315B	172	93	2900	75
195	ISG150-350	160	150	2900	110
196	ISG150-350A	150	142	2900	90
197	ISG150-350B	140	135	2900	75
198	ISG100-125	50	5	1450	1.5
199	ISG100-160	50	8	1450	2.2
200	ISG100-160A	46	6	1450	1.5
201	ISG100-200	50	12.5	1450	4
202	ISG100-200A	44.7	10	1450	3
203	ISG100-250	50	20	1450	5.5
204	ISG100-250A	46	17	1450	4
205	ISG100-250B	40.5	13	1450	3
206	ISG100-315	50	32	1450	11
207	ISG100-315A	46	27.9	1450	7.5
208	ISG100-315B	40.5	21	1450	5.5
209	ISG100-125(I)	80	5	1450	2.2
210	ISG100-160(I)	80	8	1450	4
211	ISG100-160(I)A	72	6.5	1450	3
212	ISG100-200(I)	80	12.5	1450	5.5
213	ISG100-200(I)A	72	10	1450	4
214	ISG100-250(I)	80	20	1450	11
215	ISG100-250(I)A	75	17.5	1450	7.5
216	ISG100-250(I)B	69	15	1450	5.5
217	ISG100-315(I)	80	32	1450	15
218	ISG100-315(I)A	75	27.5	1450	11
219	ISG100-315(I)B	70	24	1450	11
220	ISG100-400(I)	80	50	1450	22
221	ISG100-400(I)A	75	44	1450	18.5
222	ISG100-400(I)B	70	38	1450	15
223	ISG125-125	100	5	1450	2.2
224	ISG125-160	100	8	1450	4
225	ISG125-160A	87	6	1450	3
226	ISG125-200	100	12.5	1450	7.5
227	ISG125-200A	89	10	1450	5.5
228	ISG125-250	100	20	1450	11
229	ISG125-250A	93.5	17.5	1450	7.5
230	ISG125-250B	87	15	1450	5.5
231	ISG125-315	100	32	1450	15
232	ISG125-315A	91	27	1450	11
233	ISG125-315B	87	24	1450	11
234	ISG125-400	100	50	1450	30
235	ISG125-400A	94	44	1450	22
236	ISG125-400B	87	37.5	1450	18.5
237	ISG125-200(I)	160	12.5	1450	11
238	ISG125-200(I)A	143	10	1450	7.5
239	ISG125-250(I)	160	20	1450	15
240	ISG125-250(I)A	147	17	1450	11
241	ISG125-250(I)B	134	14	1450	7.5
242	ISG125-315(I)	160	32	1450	22
