IHG100-100_不锈钢管道离心泵

发布者：www.boquanpump.com 发布时间：16-07-24 阅读：次

不锈钢管道离心泵IHG100-100概述：

IHG100-100_不锈钢管道离心泵是我公司上海渤泉泵业制造有限公司结合国内外技术在ISG管道泵基础上派声生出适用耐腐蚀性化工泵。该系列泵性能优、可靠性高、寿命长、结构合理、外形美观，具有行业领先水平。

IHG100-100_不锈钢管道离心泵基本结构：

该款犀离心泵的基本部件是高速旋转的叶轮和固定的蜗牛形泵壳。具有若干个（通常为4～12个）后弯叶片的叶轮紧固于泵轴上，并随泵轴由电机驱动作高速旋转。叶轮是直接对泵内液体做功的部件，为离心泵的供能装置。泵壳中央的吸入口与吸入管路相连接，吸入管路的底部装有单向底阀。泵壳侧旁的排出口与装有调节阀门的排出管路相连接。

IHG100-100_不锈钢管道离心泵工作原理：

当离心泵启动后，泵轴带动叶轮一起作高速旋转运动，迫使预先充灌在叶片间液体旋转，在惯性离心力的作用下，液体自叶轮中心向外周作径向运动。液体在流经叶轮的运动过程获得了能量，静压能增高，流速增大。当液体离开叶轮进入泵壳后，由于壳内流道逐渐扩大而减速，部分动能转化为静压能，最后沿切向流入排出管路。所以蜗形泵壳不仅是汇集由叶轮流出液体的部件，而且又是一个转能装置。当液体自叶轮中心甩向外周的同时，叶轮中心形成低压区，在贮槽液面与叶轮中心总势能差的作用下，致使液体被吸进叶轮中心。依靠叶轮的不断运转，液体便连续地被吸入和排出。液体在离心泵中获得的机械能量最终表现为静压能的提高。

需要强调指出的是，若在离心泵启动前没向泵壳内灌满被输送的液体，由于空气密度低，叶轮旋转后产生的离心力小，叶轮中心区不足以形成吸入贮槽内液体的低压，因而虽启动离心泵也不能输送液体。这表明离心泵无自吸能力，此现象称为气缚。吸入管路安装单向底阀是为了防止启动前灌入泵壳内的液体从壳内流出。空气从吸入管道进到泵壳中都会造成气缚。

IHG100-100_不锈钢管道离心泵产品特点：

1、泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用。

2、叶轮直接安装在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动小、噪音低。

3、轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质，耐磨密封，能有效地延长机械密封的使用寿命。

4、安装检修方便，无需拆动管道路系统，只要卸下泵联体座螺母即可抽出全部转子部件。

5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。

6、可根据管路布置的要求采用泵的竖式和横式安装。

IHG100-100_不锈钢管道离心泵工作条件：

1、吸入压力≤1． 0MPa，或泵系统最高工作压力≤1．6MPa，即泵吸入口压力+泵扬程≤1．6MPa，泵静压试验压力为2．5MPa，订货时请注明系统工作压力。泵系统工作压力大于1．6MPa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。

2、环境温度<40℃，相对湿度<95％。

3、所输送介质中固体颗粒体积含量不超过单位体积的0．1％，粒度<0．2mm。

注：如使用介质为带有细小颗粒，请在订货时说明，以便厂家采用耐磨式机械密封。

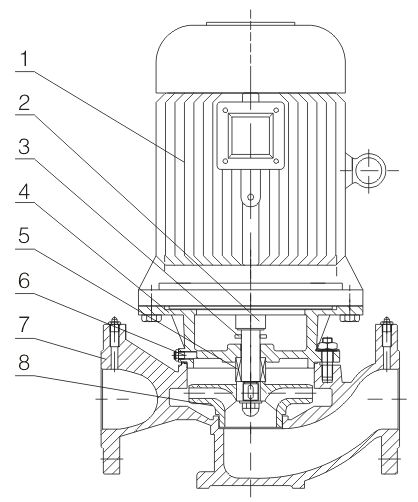

1、电动机：直接与水泵联接传送动力，采用上海名牌电机。
2、泵轴：与电机同轴，为电机加长轴确保了轴的同心，使泵运行平稳无噪音和振动现象，增强了使用寿命。
3、挡水圈：防止因密封漏水而使电机进水。
4、泵盖：巧妙设计，既美观又降低泵的重心和轴的悬臂，增强了泵的运行稳定性和寿命。
5、机械密封：采用不锈钢、碳化钨、氟橡胶等材料制成。平衡式耐高温，高压机械密封，运行寿命长，不渗漏，对轴无磨损；不积水垢，保证工作环境的整洁。
6、排气阀：灌泵时能排净泵内空气，保证了泵的正常启动。
7、泵体：压出室和吸入室采用优秀水力模型设计而成，既美观又高效，设有安装底脚，便于安装和运行稳定。
8、叶轮：采用优秀的水力模型设计而成，具有高效率。
