B型离心泵的拆装顺序

发布者：www.boquanpump.com 发布时间：16-06-03 阅读：次

B型离心泵的拆装顺序

1、拆卸步骤

(1) 首先使用拉马拆卸联轴器, 具体方法是:用专用工具拉马的拉勾钩住联轴器,而其丝杆顶正泵轴中心, 慢慢转动扳手, 即可将联轴节拆下，在钩拉过程中, 可用铜锤或铜棒轻击联轴器。

(2)将泵盖和泵体上的紧固螺栓松开，将转子组件从泵体中取出。

(3)将叶轮前的叶轮螺母松开，即可取下叶轮(叶轮键应妥善保管好)。

(4) 取下泵盖和轴套，并松开轴承压盖，即可将轴从悬架中抽出(注意在用铜棒敲打轴头时，应戴上叶轮螺母以防损伤螺纹)。

2、安装顺序

(1) 检查各零部件有无损伤，并清洗干净;

(2) 将各连接螺栓等分别拧紧在相应的部件上;

(3) 将密封圈分别放置在相应的位置;

(4) 将密封环及填料压盖等依次装到泵盖内;

(5) 将轴承装到轴上后，装入悬架内并合上压盖，将轴承压紧;

(6) 将叶轮、止动垫圈、叶轮螺母等依次装入并拧紧，最后将上述组件装到泵体内并拧紧泵体、泵盖的连接螺栓。

一、产品概况：

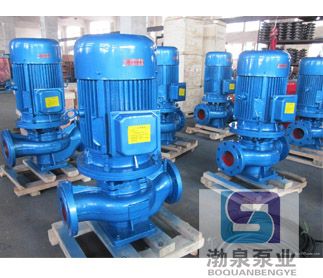

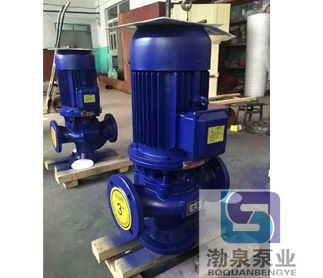

ISG型系列单级单吸立式管道离心泵，供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。同时根据使用温度、介质等不同在ISG型管道离心泵基础上派出适用热水、高温、腐蚀性化工泵、油泵。该产品具有同效节能、噪音低、性能稳定等特点。本单位科技人员联合国内水泵专家选用优秀水力模型，采用IS型离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成。该系列产品具有高效节能、噪音低、性能可靠等优点。符合最新国家机械部JB/T53058-1993的标准。产品按ISO02858标准设计制造。

二、主要特点：
1、立式管道离心泵结构紧凑、体积小、外形美观，其结构决定安装占地面积小，如加上防护罩可置于户外使用。
2、叶轮直接安装在电机轴上，从而保证泵的同心度，因而增强了泵的运行稳定性和延长泵的使用寿命。
3、轴封采用机械密封或机械密封的组合，采用优质的硬质合金密封环，增强了密封的耐磨性，能有效地延长泵的使用寿命。
4、安装检修方便，无需拆动管路系统。泵进口和出口为相同口径，简化了管道的连接。
5、可根据流量和扬程的需要采用泵的串联、并联运行方式。
6、可根据需要，吸入口和吐出口可安装成同方向或90°、180°、270°几个不同方向以满足不同的连接场合。
7、泵扬程可根据需要增减水泵级数并结合切割叶轮外径予以满足，而不改变安装占地面积，这是其它泵类所不具有的。

三、主要用途:
1、ISG型立式管道泵，供输送清水及物理性质类似于清水的其它液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等。使用温度T<80℃。
2、IRG（GRG）型立式热水（高温）热水循环泵，适用于能源、冶金、木材加工、化工、纺织、造纸及饭店、浴室、宾馆等锅炉热水增压循环输送及城市采暖系统循环用泵，IRG使用介质温度不超过120℃，GRG型使用介质温度不超过240℃。
3、IHG型立式管道化工泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为－20℃~+120℃。
4、IHGB型不锈钢防爆型化工离心泵，适用于输送易燃易爆性化工液体。
5、YG立式管道油泵供输送汽油、煤油、柴油等石油产品，被输送介质温度为－20℃~+120℃。
6、ISGD、IRGD、GRGD、IHGD、YGD、IHGBD型立式低转速离心泵，适用于环境声要求很低的场合及空调循环等。

四、工作条件：
1、吸入压力≤1.0Mpa，或泵系统最高工作压力≤1.6Mpa,即泵吸入口压力+泵扬程≤1.6Mpa、泵静压试验压力为2.5Mpa,科西德泵阀ISG型管道离心泵订货时请注明系统工作压力。泵系统工作压力大于1.6Mpa时应在订货时另行提出。以便在制造时泵的过流部件和联接部分采用铸钢材料。
2、所输送介质中固体颗粒体积含量不超过单位体积的0.1%，粒度<0.2mm. 注：如使用介质为带有细小颗粒，请在订货时说明，以便采用耐磨式机械密封。
3、环境温度<40℃，相对湿度<95%。
注：如使用介质为带有细小颗粒，请在订货时说明，以便厂家采用耐磨式机械密封。

五、ISG型结构说明：
1、泵与电机同端盖，轴向尺寸缩短，结构简单。
2、泵体上设有取压孔和放水孔。
3、泵体上设有排气阀，工作前能排放泵内空气。
4、泵体底部设有安装底板和螺栓孔，保证整体机组安装稳固。
