磁力泵由泵、磁力传动器、电动机三部分组成。关键部件磁力传动器由外磁转子 、内磁转子及不导磁的隔离套组成。当电动机带动外磁转子旋转时，磁场能穿透空气隙和非磁性物质，带动与叶轮相连的内磁转子作同步旋转，实现动力的无接触传递，将动密封转化为静密封。由于泵轴 、内磁转子被泵体、隔离套完全封闭，从而彻底解决了“跑、冒、滴、漏”问题，消除了炼油化工行业易燃 、易爆、有毒、有害介质通过泵密封泄漏的安全隐患。

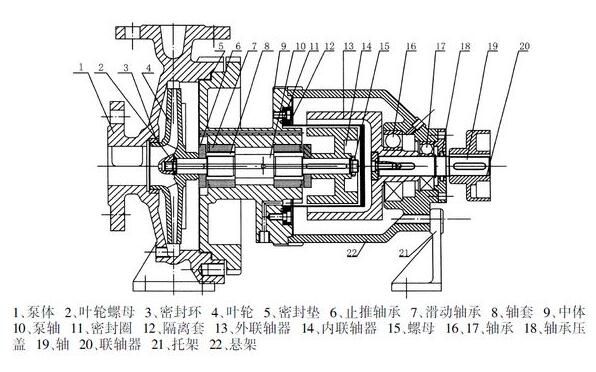

磁力泵结构图



    磁力泵是属于水泵领域的一个分支，磁力泵是一种将永磁联轴的工作原理应用于离心泵的新产品。磁力泵主要应用于电脑水冷系统，太阳能喷泉，桌面喷泉，工艺品，咖啡机，饮水机，无土栽培，洗牙器，热水器加压，热水循环，游泳池水循环过滤，洗脚冲浪按摩盆，冲浪按摩浴缸，汽车冷却循环系统，加油器，加湿器，空调机，医疗器械，冷却系统，卫浴产品等。



磁力泵的设计规范和标准

1、SHS 03060-2004《磁力泵维护检修规程》

2、HG/T 2730-1995《磁力驱动离心式化工流程泵》

3、JB/T8400-1996《无泄漏磁力传动塑料自吸泵》

4、JB/T 7742-1995《小型磁力传动离心泵》

5、SH/T3148-2007《石油化工无密封离心泵工程技术规定》

6、HI4.1-4.6-2000《无密封旋转式泵。术语、定义、应用、操作和测试》

7、HI5.1-5.6-2000《无密封离心泵。术语、定义、应用、操作和测试》

8、NF E44-160-2003《无密封旋转动力泵。II级。规范》

9、API685-2000《石油、重化学和天然气工业用无密封式离心泵》
