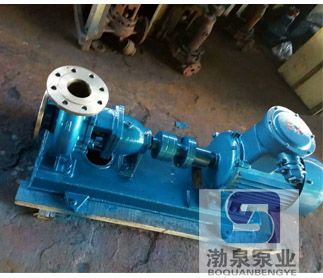

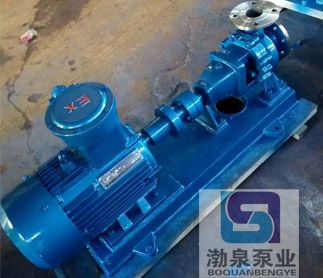

卧式不锈钢化工泵
发布者：www.boquanpump.com   发布时间：17-07-11   阅读：次

卧式不锈钢化工泵产品概述：

卧式不锈钢化工泵是单级单吸（轴向吸入）悬臂式离心泵又名（不锈钢离心泵 ）供输送不含固体颗粒具有腐蚀性、粘度类似水的液体。其标记、额定性能和尺寸等效采用标准ISO2858，具有性能范围广、效率高、“三化”水平高和维修方便等特点，其效率比F型泵平均提高5%。



二、卧式不锈钢化工泵产品用途：
IH型化工泵输送介质温度为-20℃～105℃，需要时采用双端面密封冷却装置，可输送介质温度为300℃以下。适用于化工、石油、冶金、电力、造纸、食品、制药、环保、废水处理和合成纤维等行业用于输送各种腐蚀的或不允许污染的类似于水的介质。


三、IH型卧式不锈钢化工泵技术参数：
流量：6.3～400m3/h；
扬程：5～132m；
转速：2900、1450r/min；
功率：0.55～110KW；
进口直径：50～200mm；
最高工作压力：1.6Mpa。

四、IH型卧式不锈钢化工泵型号意义：
IH 80-65-160A
IH - ISO2858标准化工离心泵
80 - 吸入口直径mm
65 - 排出口直径mm
160 - 叶轮名义直径mm
A - 叶轮外径经第一次切割

五、卧式不锈钢化工泵结构说明:

1

泵体

7

轴键

2

叶轮螺母

8

填料环

3

制动垫母

9

填料

4

密封

10

填料压盖

5

叶轮

11

悬架轴承部件

6

泵盖

12

轴



卧式不锈钢化工泵性能参数表

型 号
泵进口-出口-叶轮
mmmmmm

进口←
mm
出口→
mm
流量
m 3 /h
扬程
m
配用电机
叶轮直径 mm
型号
功率KW
IH50-32-125
50
32
12.5
20
Y90L-2
2.2
125
IH50-32-125
50
32
6.3
5
Y801-4
0.55
125
IH50-32-160
50
32
12.5
32
Y100L-2
3
160
IH50-32-160
50
32
6.3
8
Y801-4
0.55
160
IH50-32-200
50
32
12.5
50
Y132S 1 -2
5.5
200
IH50-32-200
50
32
6.3
12.5
Y802-4
0.75
200
IH50-32-250
50
32
12.5
80
Y160M 1 -2
11
250
IH50-32-250
50
32
6.3
20
Y90S-4
1.5
250
IH65-50-125
65
50
25
20
Y100L-2
3
125
IH65-50-125
65
50
12.5
50
Y901-4
0.55
160
IH65-50-160
65
50
25
32
Y132S 1 -2
0.5
160
IH65-50-160
65
50
12.5
5
Y802-4
0.75
200
IH65-40-200
65
40
25
50
Y132S 2 -2
7.5
200
IH65-40-200
64
40
12.5
12.5
Y90S-4
1.1
250
IH65-40-250
64
40
25
80
Y160M 2 -2
15
250
IH65-40-250
65
40
12.5
20
Y100L 1 -4
2.2
125
IH80-65-125
80
65
50
20
Y132S 1 -2
5.5
125
IH80-65-125
80
65
25
5
Y802-4
0.75
160
IH80-65-160
80
65
50
32
Y132S 2 -2
7.5
160
IH80-65-160
80
65
25
8
Y90L-4
1.5
200
IH80-50-200
80
50
50
50
Y160M 2 -2
15
200
IH80-50-200
80
50
25
12.5
Y100L 1 -4
2.2
250
IH80-50-250
80
50
50
80
Y180M-2
22
315
IH80-50-250
80
50
25
20
Y100L 2 -4
3
315
IH80-50-315
80
50
50
125
Y200L 2 -2
37
125
IH80-50-315
80
50
25
32

Y132S-4

5.5
125
IH100-80-125
100
80
100
20
Y160M 1 -2
11
160
IH100-80-125
100
80
50
5
Y90L-4
1.5
160
IH100-80-160
100
80
100
32
Y160M 2 -2
15
200
IH100-80-160
100
80
50
8
Y100L 1 -4
2.2
200
IH100-65-200
100
65
100
50
Y180M-2
22
250
IH100-65-200
100
65
50
12.5
Y112M-4
4
250
IH100-65-250
100
65
100
80
Y200L 2 -4
37
315
IH100-65-250
100
65
50
20
Y132S-4
5.5
315
IH100-65-315
100
65
100
125
Y280S-2
75
200
IH100-65-315
100
65
50
32
Y160M-4
11
200
IH125-100-200
125
100
200
50
Y225M-2
45
250
IH125-100-200
125
100
100
12.5
Y132M-4
7.5
250
IH125-100-250
125
100
200
80
Y280S-2
75
315
IH125-100-250
125
100
100
20
Y160M-4
11
400
IH125-100-315
125
100
100
32
Y160L-4
15
250
IH125-100-400
125
100
100
50
Y200L-4
30
315
IH150-125-250
150
125
200
20
Y180M-4
18.5
250
IH150-125-315
150
125
200
32
Y200L-4
30
315
IH150-125-400
150
125
200
50
YB250M-4
55
400
IH200-150-250
200
150
400
20
YB225S-4
37
250
IH200-150-315
200
150
400
32
YB225M-4
45
315
IH200-150-400
200
150
400
50
YB280S-4
75
400
